SUPER HSSE-PM-TiN Wygniatak maszynowy M 8 x 1,25 – DIN 371 tolerancja 6GX
48,29 €
Ceny z VAT plus koszty wysyłki plus koszty wysyłki
Bezpłatna wysyłka od 39 € (na terenie Niemiec)
Dostępny, czas dostawy: %name%
Ekspresowa wysyłka dostępna

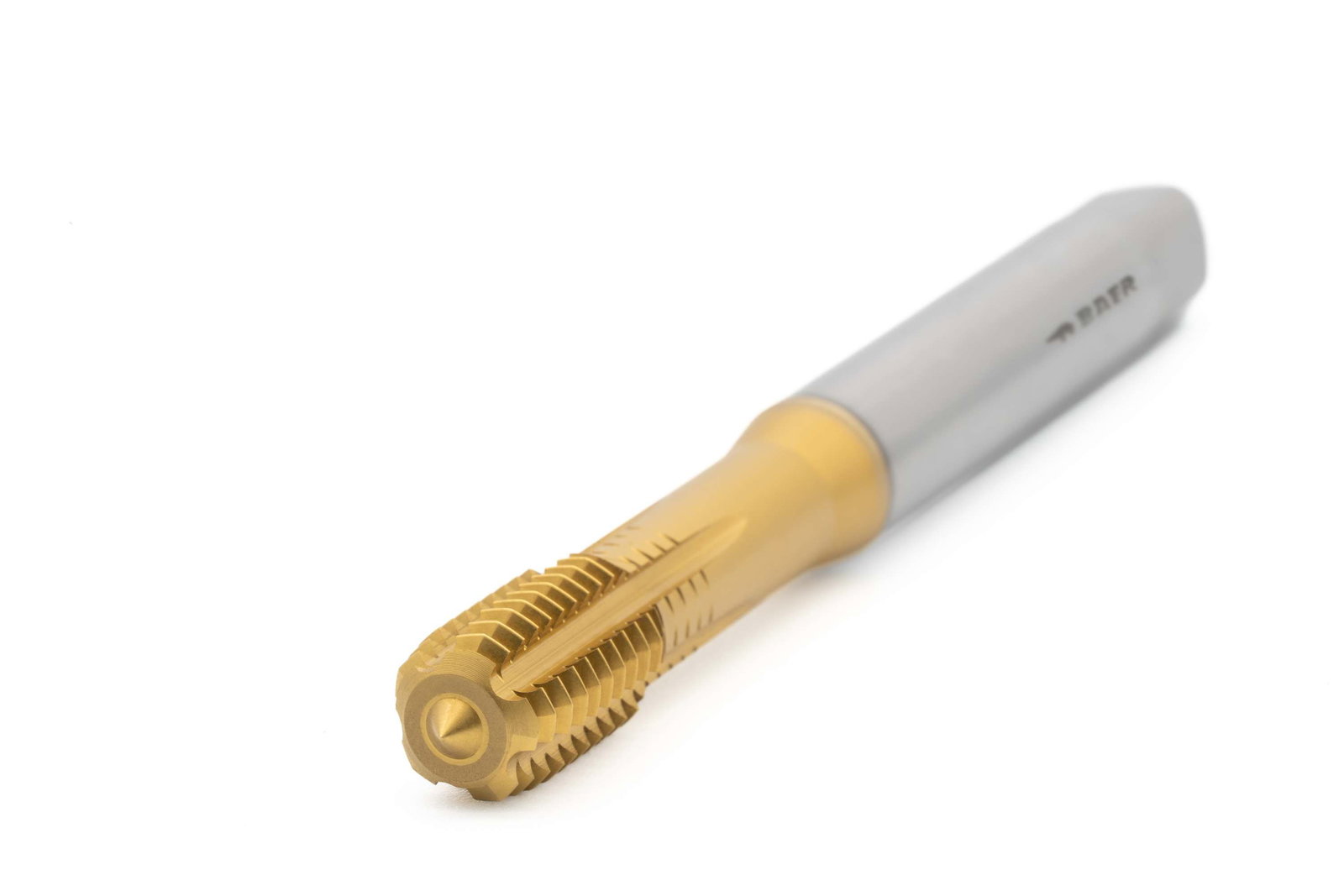

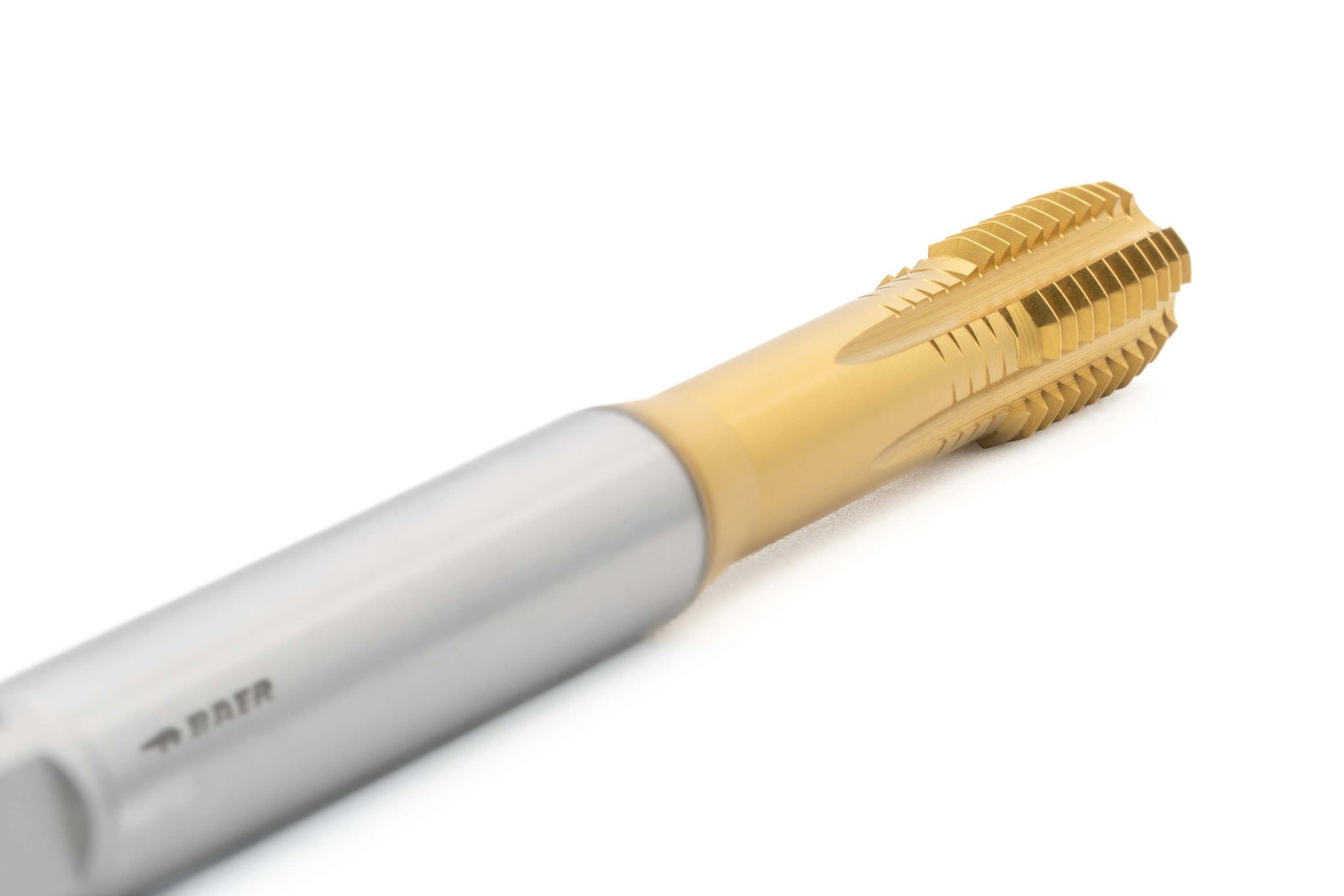

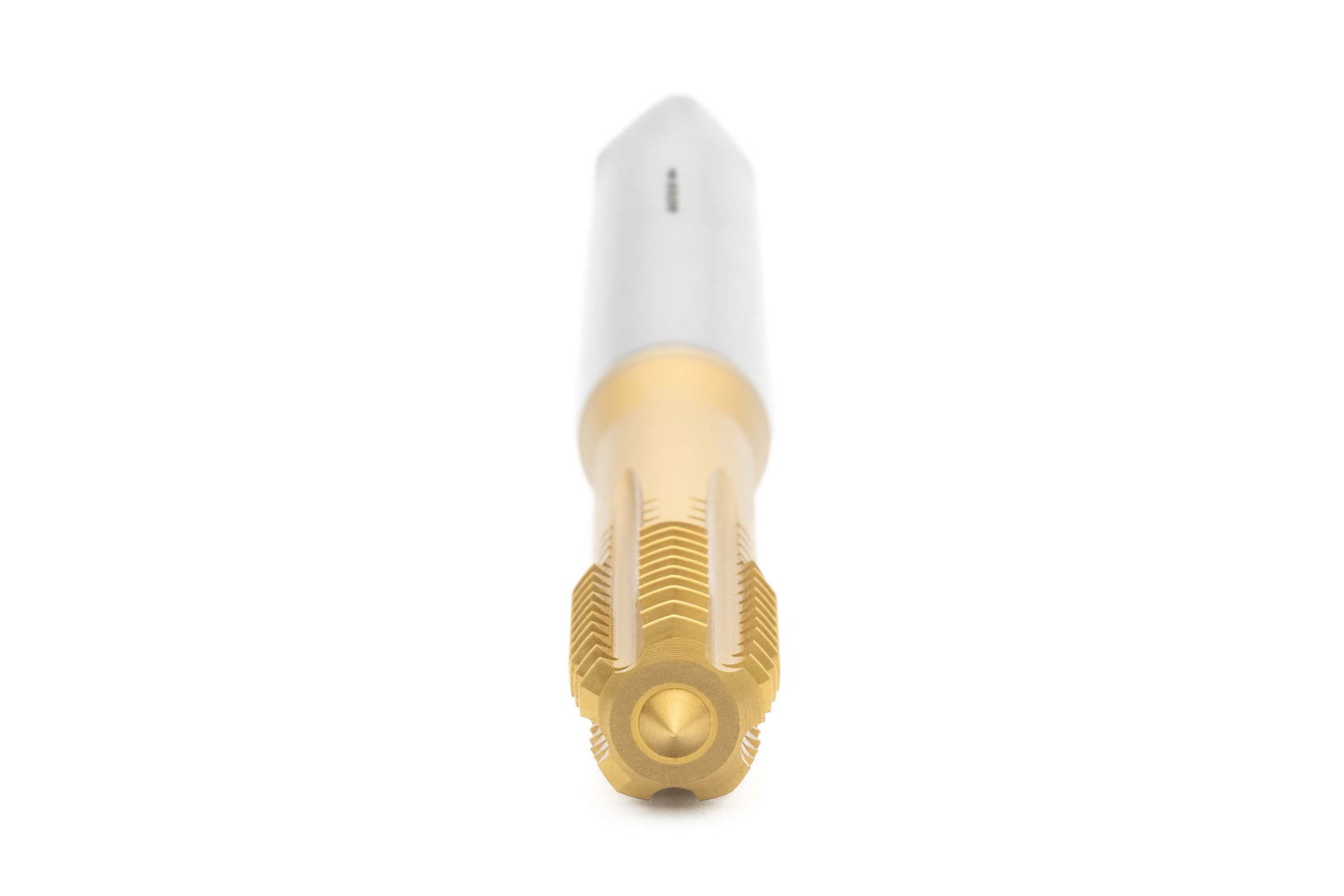

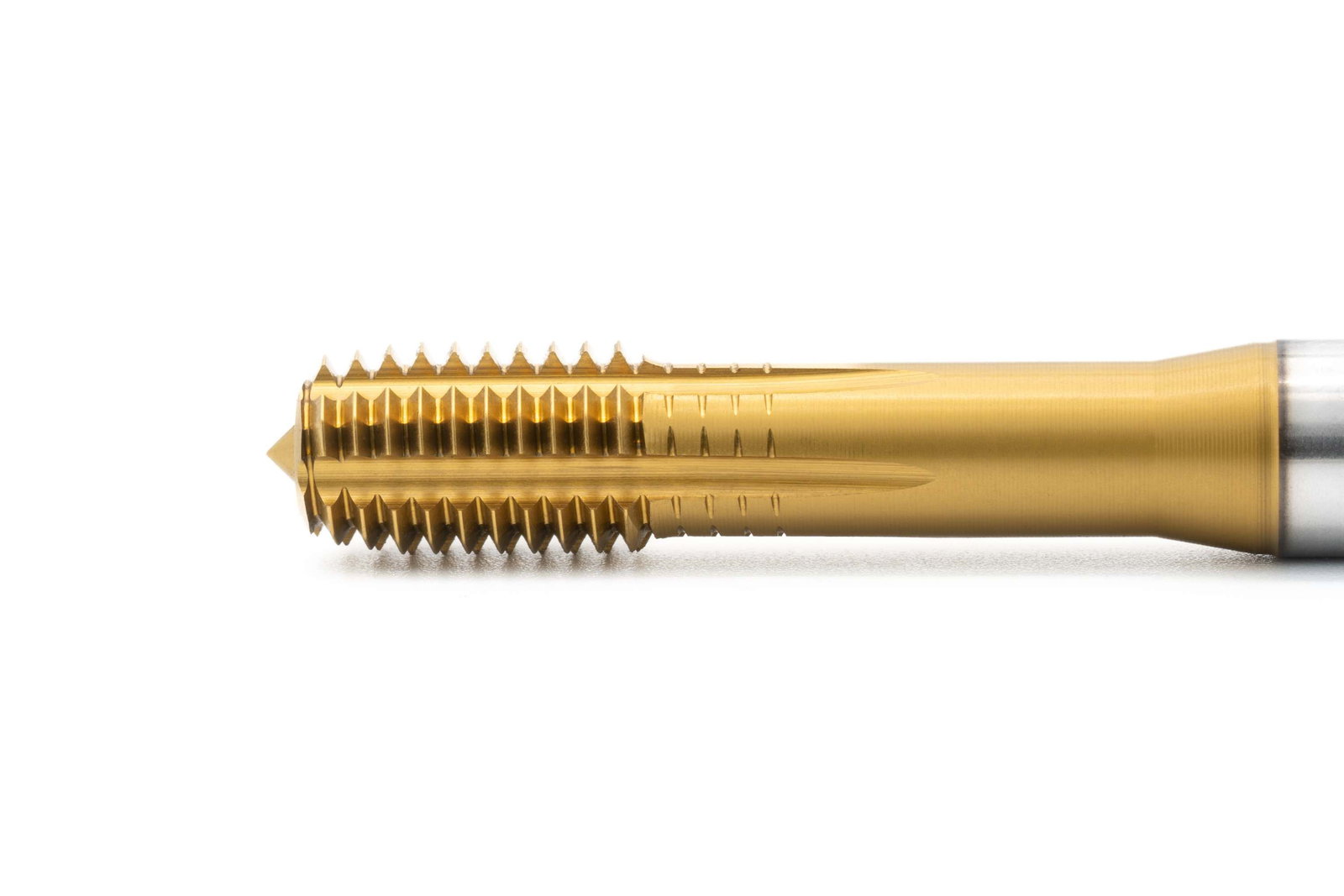

SUPER HSSE-PM-TiN Wygniatak maszynowy M 8 x 1,25 – DIN 371 tolerancja 6GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Wytwarzają szczególnie wytrzymałe gwinty wewnętrzne w procesie bezwiórowym. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału, zamiast je przecinać jak przy gwintowaniu. Efektem jest wyższa wytrzymałość materiału i gładka powierzchnia. Na szczytach powstającego gwintu tworzą się niewielkie kieszonki odkształcenia.
Podczas gwintowania bezwiórowego występują duże siły tarcia, dlatego należy bezwzględnie zadbać o odpowiednie smarowanie. Rowki smarujące zapewniają właściwe smarowanie do głębokości 3,0 D.
Kształtowanie na zimno nie jest możliwe dla wszystkich materiałów. Szczególnie dobrze nadają się metale lekkie, czysty tytan, metale nieżelazne i stale. Ponieważ wymaganych momentów obrotowych nie można osiągnąć przy ręcznym zastosowaniu, konieczne jest użycie maszyny.
Zalety wygniatak do gwintów
- Brak wiórów
- Nawet 20-krotnie wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworów przelotowych i nieprzelotowych
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwe podcięcie gwintu
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
porównanie
wymiary
| Kwadrat |
6,2 mm |
|---|---|
| Skok |
1,25 |
| Skok w mm |
1,25 |
| Wymiar |
M 8 x 1,25 |
| Średnica |
8 |
| Średnica nominalna w mm |
8 |
| średnica nominalna w calach |
0,315 |
właściwości
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 371 |
| Tolerancja |
ISO3/6GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
informacje techniczne – gwintownik
7,45 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
ISO3/6GX
zastosowania
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy aluminium odlewnicze i kształtowane Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długowiórowe)
- Czysty nikiel i stopy niklu do 1000 N/mm²
przykładowe zastosowania
- Übermaßgewinde
- Für sehr dünne Schutzschichten nach dem Gewindeformen
rysunek techniczny
| D1 |
M 8 x 1,25 |
|---|---|
| D2 |
8,0 mm |
| Kwadrat |
6,2 mm |
| L1 |
90 mm |
| L2 |
18 mm |
| L3 |
33 mm |
| Średnica |
8 |
zastosowanie – przykładowe materiały
| stale konstrukcyjne, stale do nawęglania | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| stale stopowe, stale do ulepszania cieplnego | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| stale nierdzewne (ferrytyczne, austenityczne, martenzytyczne) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| stopy miedzi, mosiądz (długie wióry) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
dodatkowe informacje
- M - Metryczny gwint ISO DIN 13
- Nazwy, geometrie i definicje gwintownika
- Tolerancje gwintu wewnętrznego
- Gwint wewnętrzny i wymiary otworu rdzeniowego
- Formy nakroju
- Porównanie cali i milimetrów
- Obróbka powierzchniowa narzynki do gwintów
- Prędkości skrawania i smarowanie/chłodzenie
- Przydatne informacje o gwintowaniu
- Tabela materiałów
