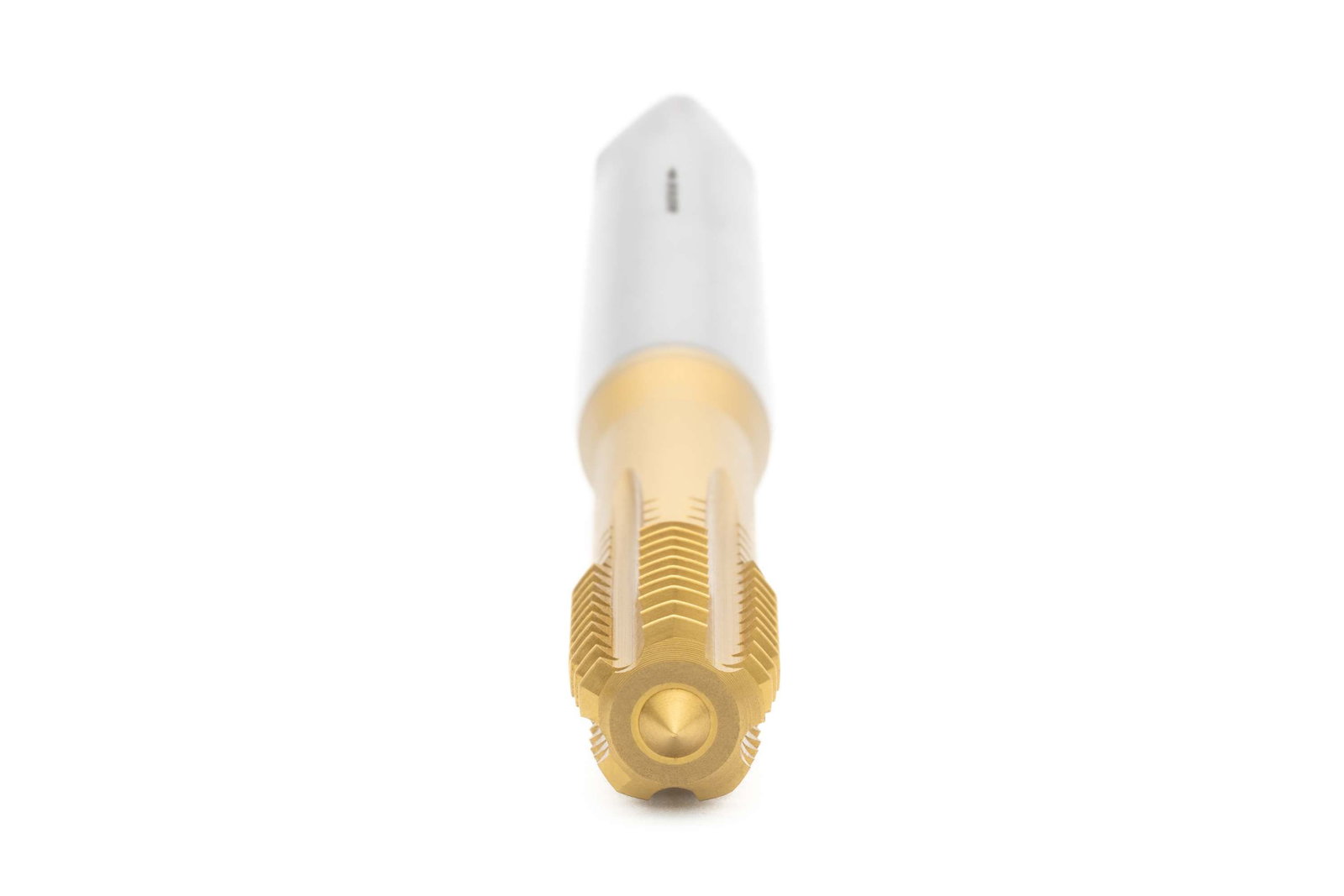

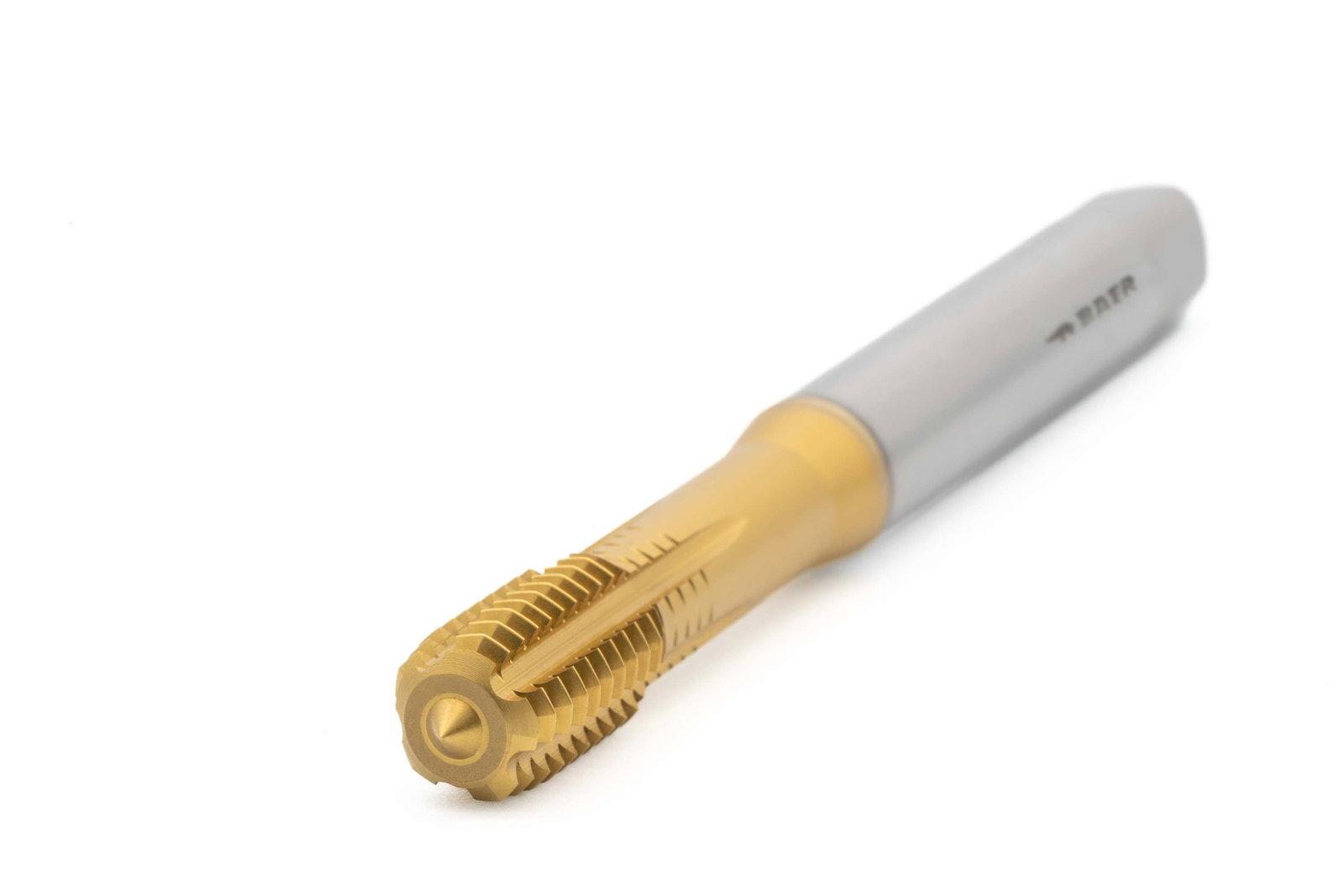

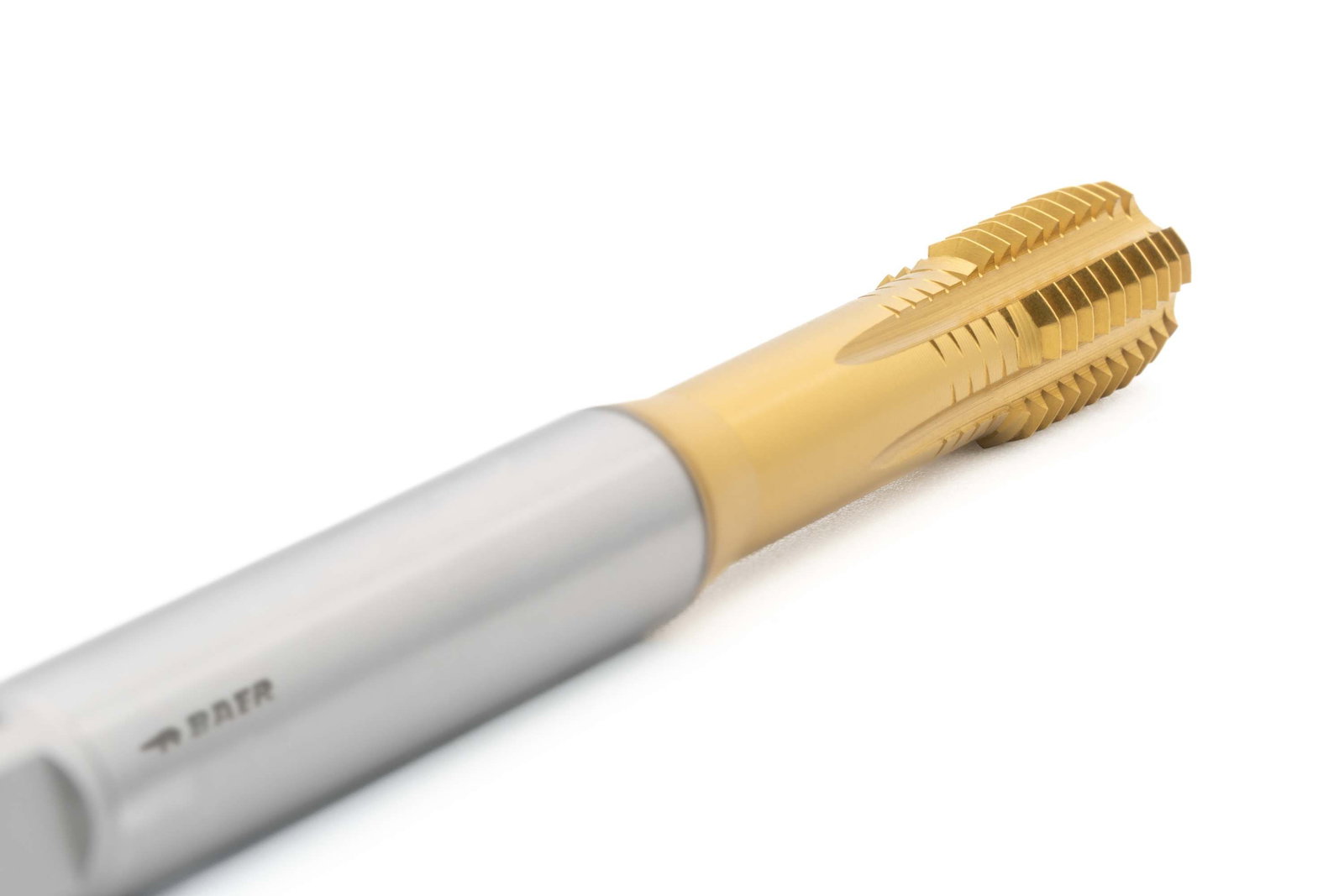

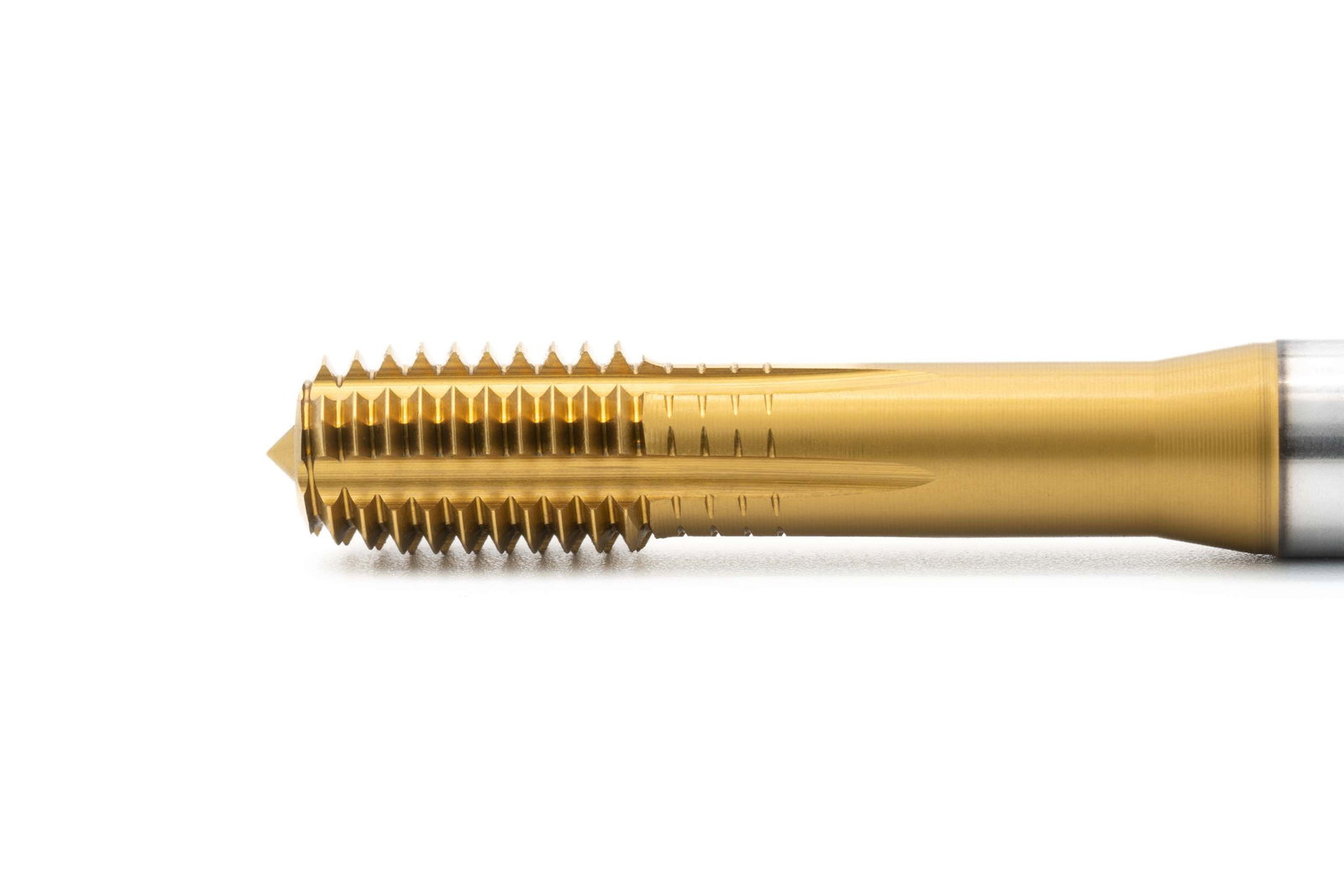

SUPER HSSE-PM-TiN Wygniatak maszynowy M 4 x 0,7 – DIN 371 tolerancja 7GX
68,78 €
Ceny z VAT plus koszty wysyłki zzgl. Versandkosten
Kostenloser Versand ab 39€ (innerhalb Deutschlands)
Dostępny, czas dostawy: %name%
Ekspresowa wysyłka dostępna
SUPER HSSE-PM-TiN Wygniatak maszynowy M 4 x 0,7 – DIN 371 tolerancja 7GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Służą do wykonywania szczególnie wytrzymałych gwintów wewnętrznych metodą bezwiórową. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału, zamiast je przecinać jak przy gwintowaniu. Skutkuje to wyższą wytrzymałością materiału i gładką powierzchnią. Na wierzchołkach powstającego gwintu tworzą się małe kieszenie odkształceniowe.
Podczas wygniatania gwintu występują duże siły tarcia, dlatego należy bezwzględnie zadbać o odpowiednie smarowanie. Rowki smarujące zapewniają niezbędne smarowanie na głębokościach do 3,0 D.
Odkształcanie na zimno nie jest możliwe w przypadku wszystkich materiałów. Dobrze nadają się m.in. metale lekkie, czysty tytan, metale kolorowe i stale. Ponieważ wymagane momenty obrotowe nie mogą być osiągnięte przy ręcznym użytkowaniu, zastosowanie maszynowe jest niezbędne.
Zalety wygniatak do gwintów
- Brak wiórów
- Do 20-krotnie wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworu przelotowego i otworu nieprzelotowego
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwe nieprawidłowe nacięcie gwintu
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
Vergleich
Baumasse
| Kwadrat |
3,4 mm |
|---|---|
| Skok |
0,7 |
| Skok w mm |
0,7 |
| Wymiar |
M 4 x 0,7 |
| Średnica |
4 |
| Średnica nominalna w mm |
4 |
| średnica nominalna w calach |
0,157 |
Eigenschaften
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 371 |
| Tolerancja |
7GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
Technische Informationen – Gewindebohrer
3,7 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
7GX
Einsatzzwecke
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy aluminium odlewnicze i do przeróbki plastycznej Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długowiórowe)
- Czysty nikiel i stopy niklu do 1000 N/mm²
Beispielanwendungen
- Übermaßgewinde
- Gewinde formen vor der Wärmebehandlung, die zu Verzug führen
Technische Zeichnung
| D1 |
M 4 x 0,7 |
|---|---|
| D2 |
4,5 mm |
| Kwadrat |
3,4 mm |
| L1 |
63 mm |
| L2 |
12 mm |
| L3 |
21 mm |
| Średnica |
4 |
Anwendung – Beispielmaterialien
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
Weiterführende Informationen
- M - Metryczny gwint ISO DIN 13
- Nazwy, geometrie i definicje gwintownika
- Tolerancje gwintu wewnętrznego
- Gwint wewnętrzny i wymiary otworu rdzeniowego
- Formy nakroju
- Porównanie cali i milimetrów
- Obróbka powierzchniowa narzynki do gwintów
- Prędkości skrawania i smarowanie/chłodzenie
- Przydatne informacje o gwintowaniu
- Tabela materiałów
