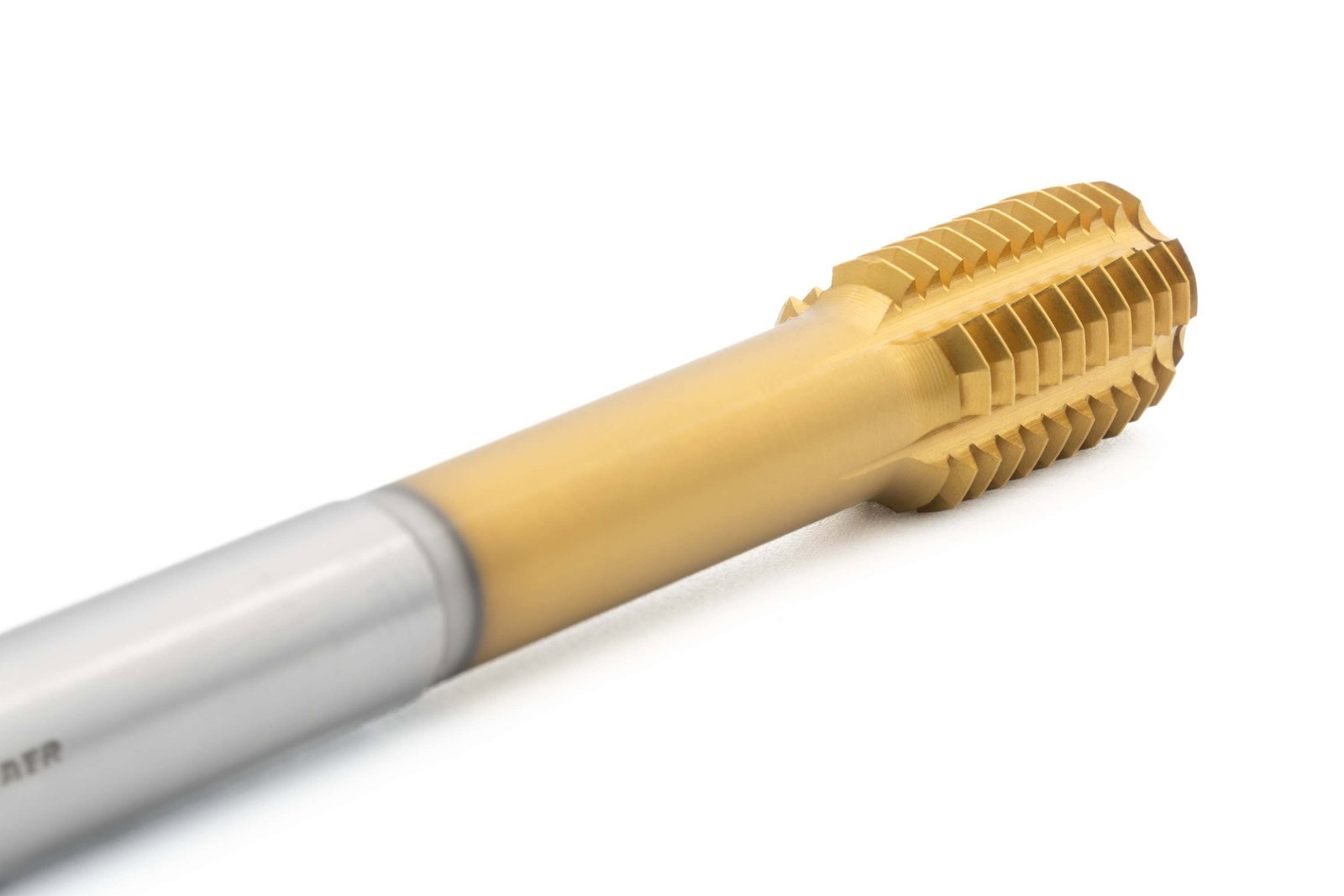

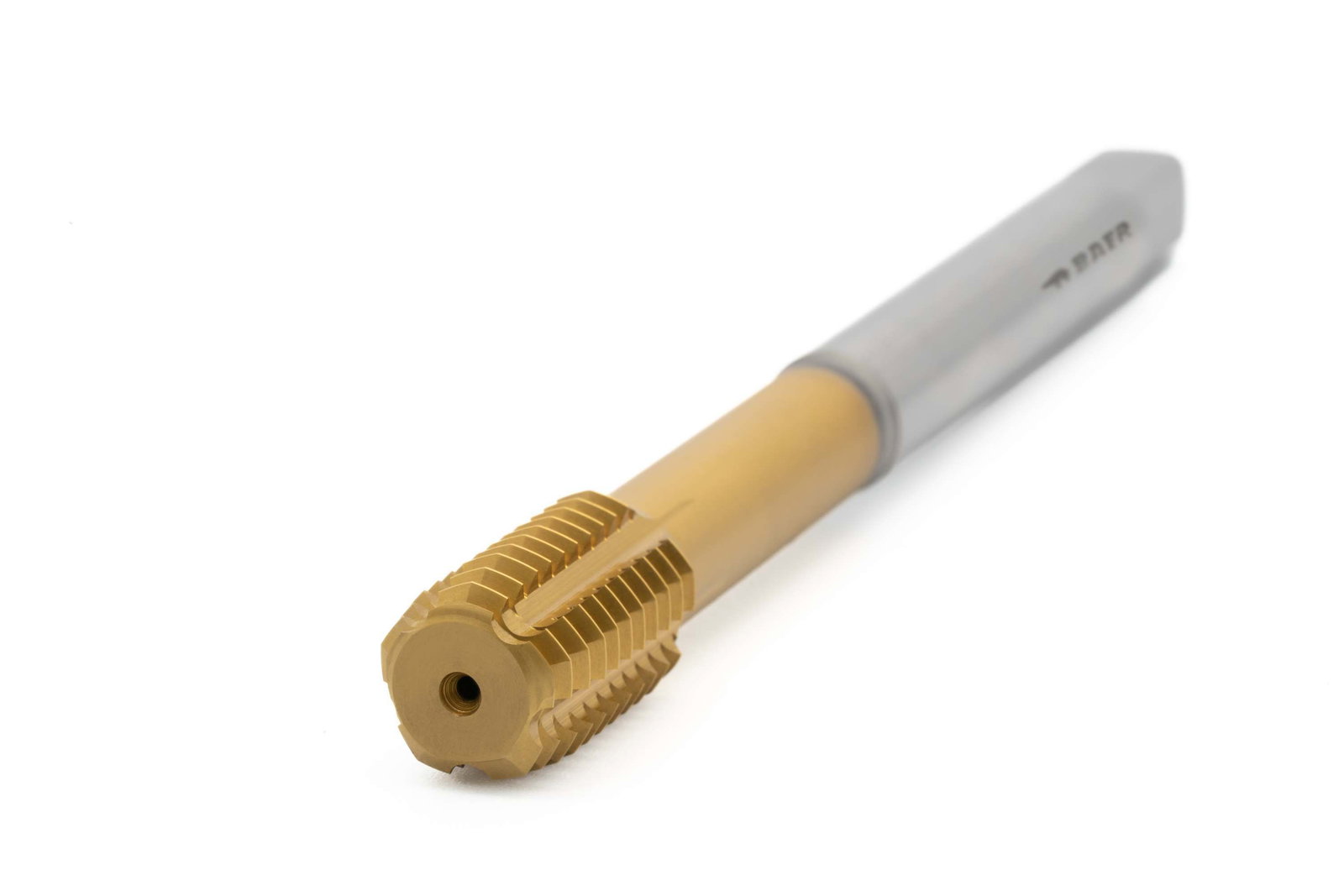

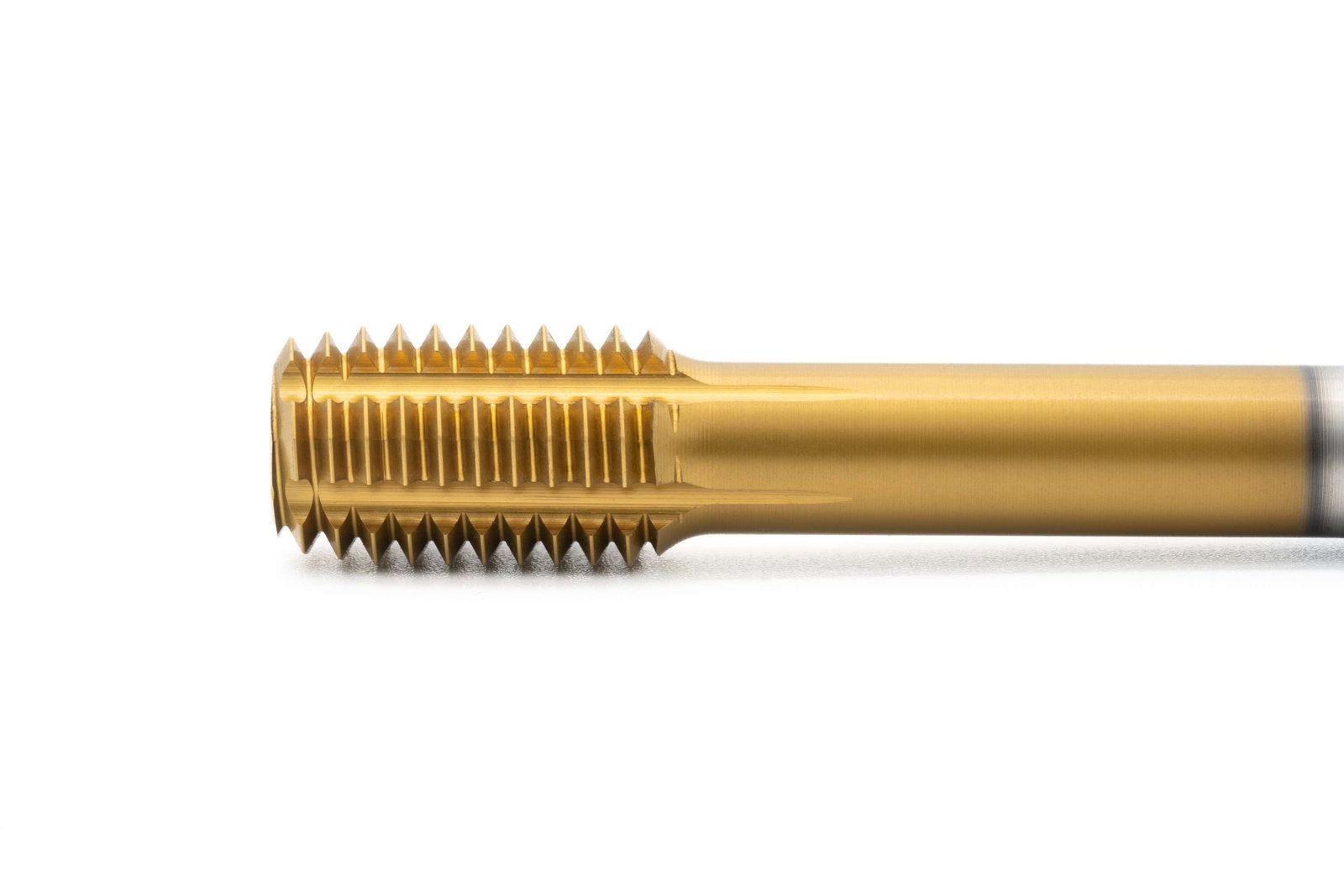

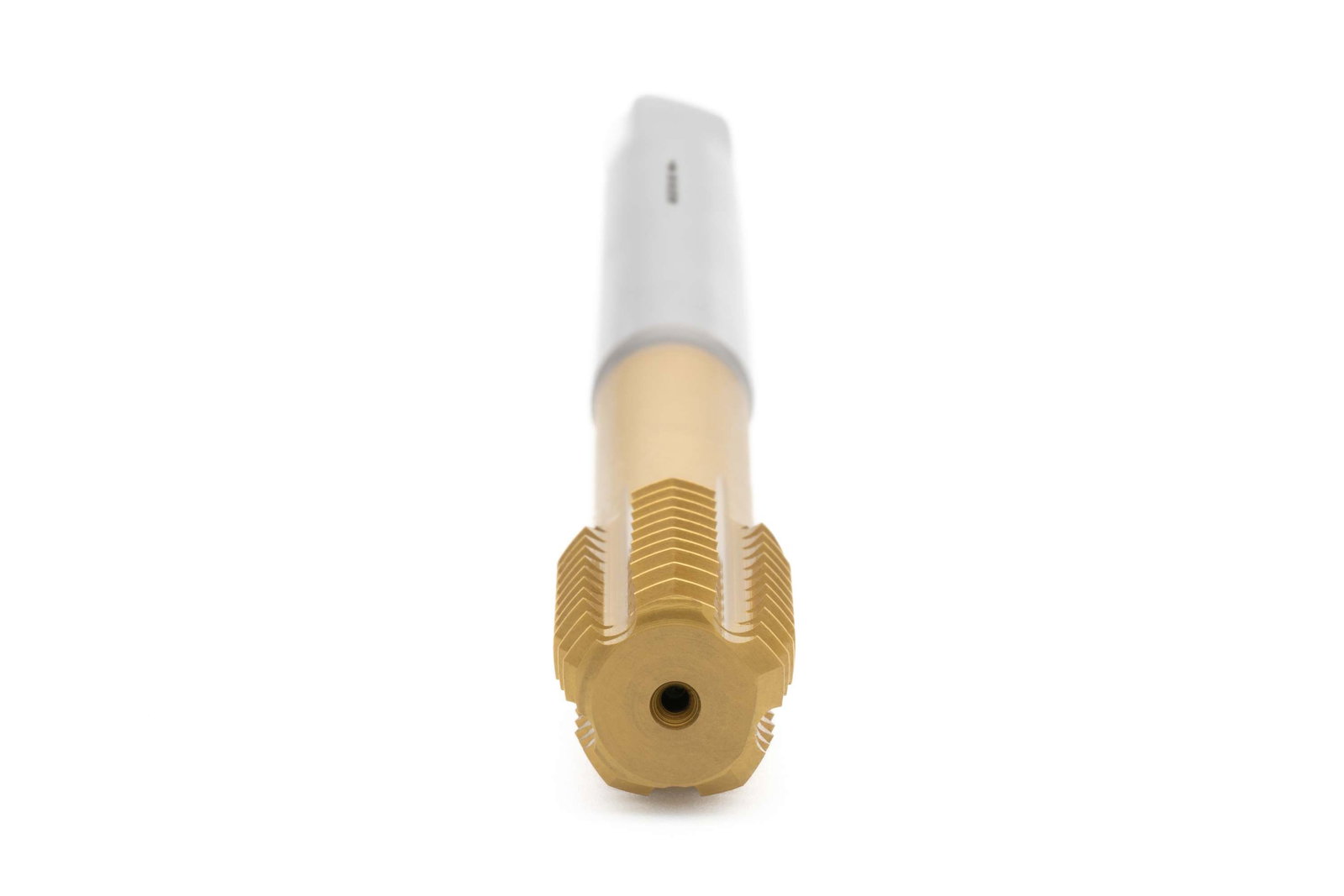

SUPER HSSE-PM-TiN Wygniatak maszynowy M 16 x 2,0 – DIN 376 tolerancja 6GX
193,30 €
Ceny z VAT plus koszty wysyłki zzgl. Versandkosten
Kostenloser Versand ab 39€ (innerhalb Deutschlands)
Dostępny, czas dostawy: %name%
SUPER HSSE-PM-TiN Wygniatak maszynowy M 16 x 2,0 – DIN 376 tolerancja 6GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Wykonują szczególnie wytrzymałe gwinty wewnętrzne w procesie bezwiórowym. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału zamiast je przecinać, jak ma to miejsce podczas gwintowania. Dzięki temu uzyskuje się wyższą wytrzymałość materiału i gładką powierzchnię. Na wierzchołkach formowanego gwintu tworzą się niewielkie kieszenie materiału.
Podczas gwintowania bezwiórowego występują duże siły tarcia, dlatego należy bezwzględnie zadbać o odpowiednie smarowanie. Rowki smarujące zapewniają niezbędne smarowanie do głębokości 3,0 D.
Kształtowanie na zimno nie jest możliwe dla wszystkich materiałów. Dobrze nadają się m.in. metale lekkie, czysty tytan, metale nieżelazne i stale. Ponieważ wymagane momenty obrotowe przy pracy ręcznej nie mogą być osiągnięte, zastosowanie maszynowe jest niezbędne.
Zalety wygniataków do gwintów
- Brak wiórów
- Nawet 20-krotnie wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworu przelotowego i otworu nieprzelotowego
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwe uszkodzenie gwintu
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
Vergleich
Baumasse
| Kwadrat |
9,0 mm |
|---|---|
| Skok |
2,0 |
| Skok w mm |
2 |
| Wymiar |
M 16 x 2,0 |
| Średnica |
16 |
| Średnica nominalna w mm |
16 |
| średnica nominalna w calach |
0,63 |
Eigenschaften
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 376 |
| Tolerancja |
ISO3/6GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
Technische Informationen – Gewindebohrer
15,1 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
ISO3/6GX
Einsatzzwecke
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy odlewnicze i kute aluminium Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długowiórowe)
- Czysty nikiel i stopy niklu do 1000 N/mm²
Beispielanwendungen
- Übermaßgewinde
- Für sehr dünne Schutzschichten nach dem Gewindeformen
Technische Zeichnung
| D1 |
M 16 x 2,0 |
|---|---|
| D2 |
12,0 mm |
| Kwadrat |
9,0 mm |
| L1 |
110 mm |
| L2 |
28 mm |
| Średnica |
16 |
Anwendung – Beispielmaterialien
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
