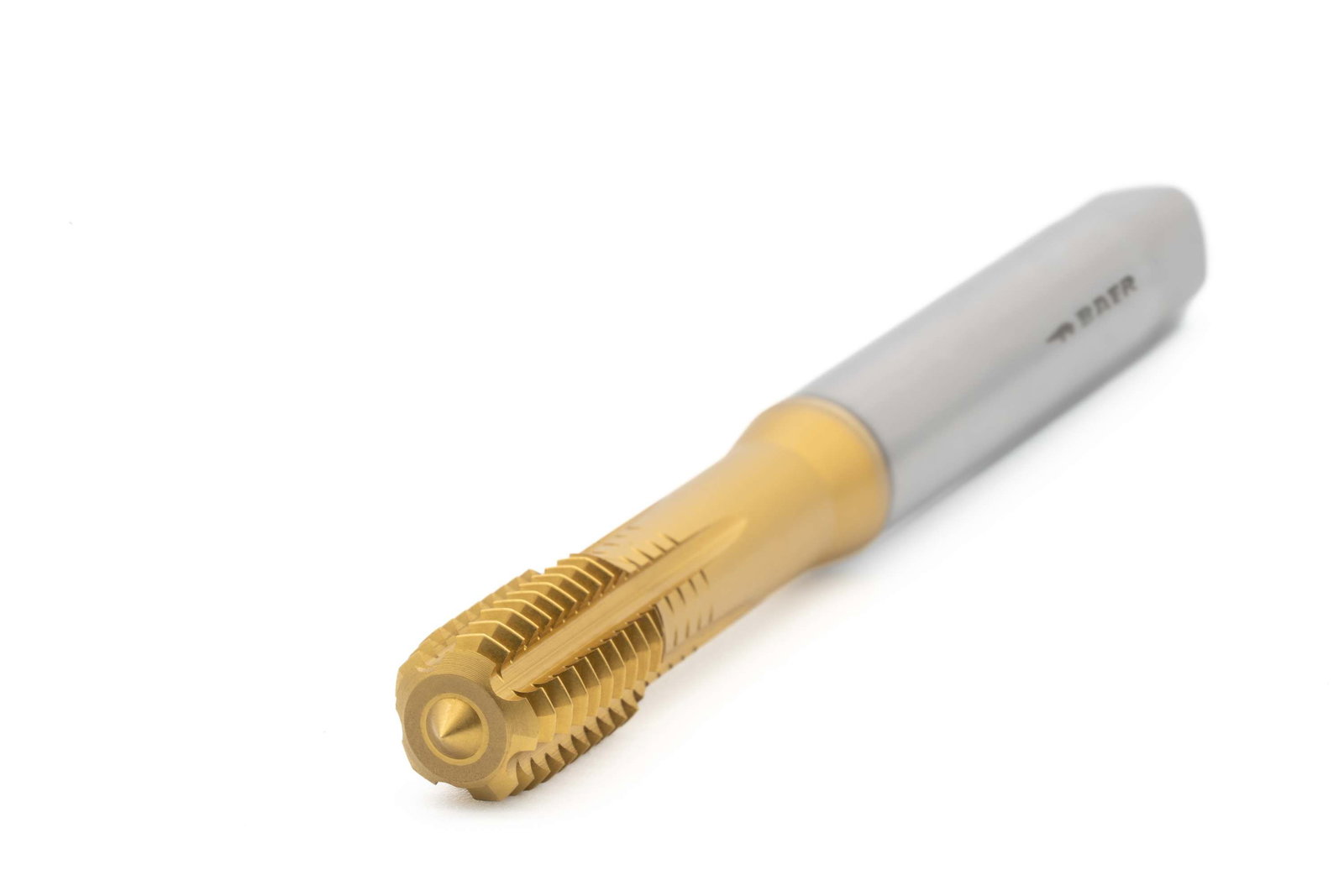

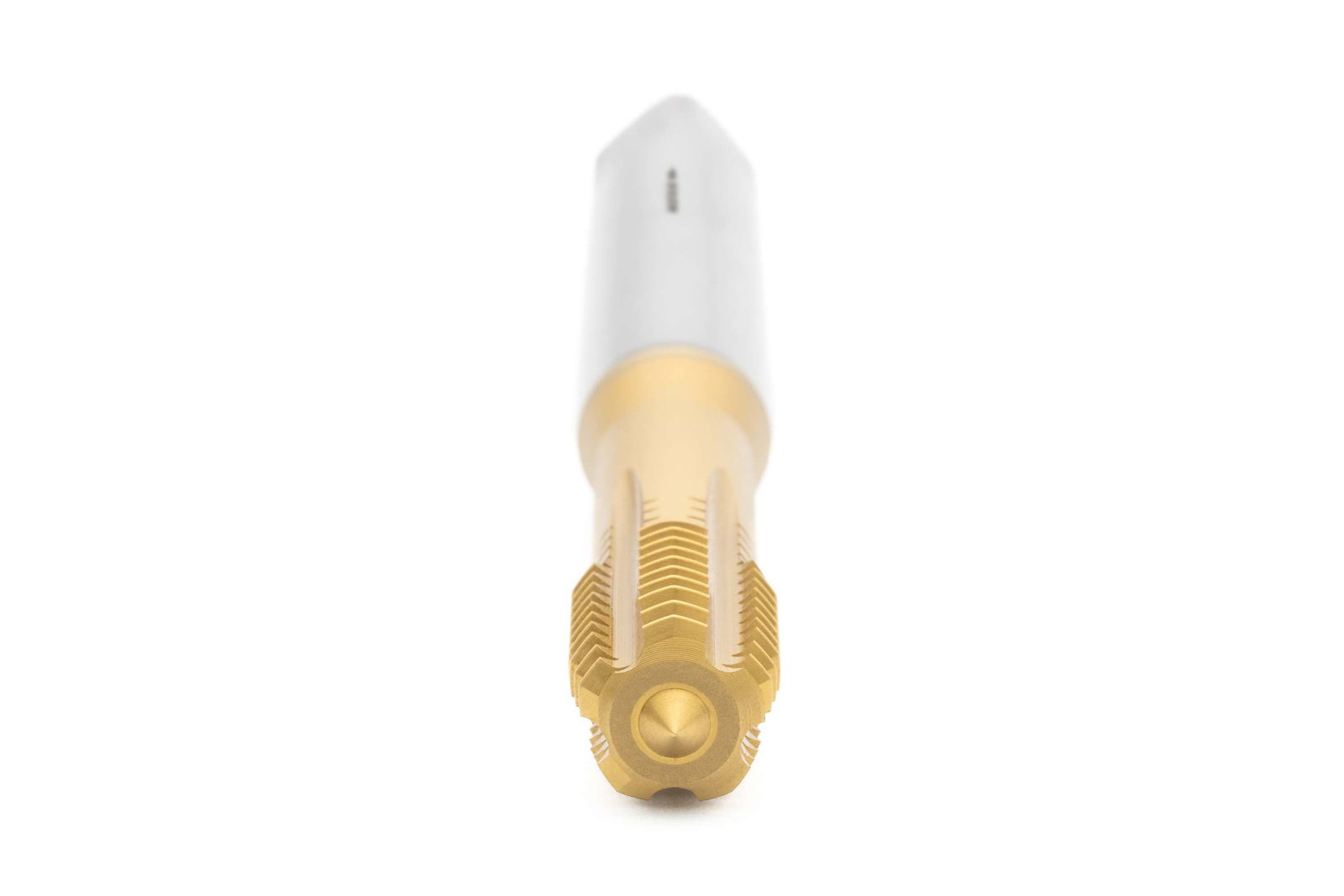

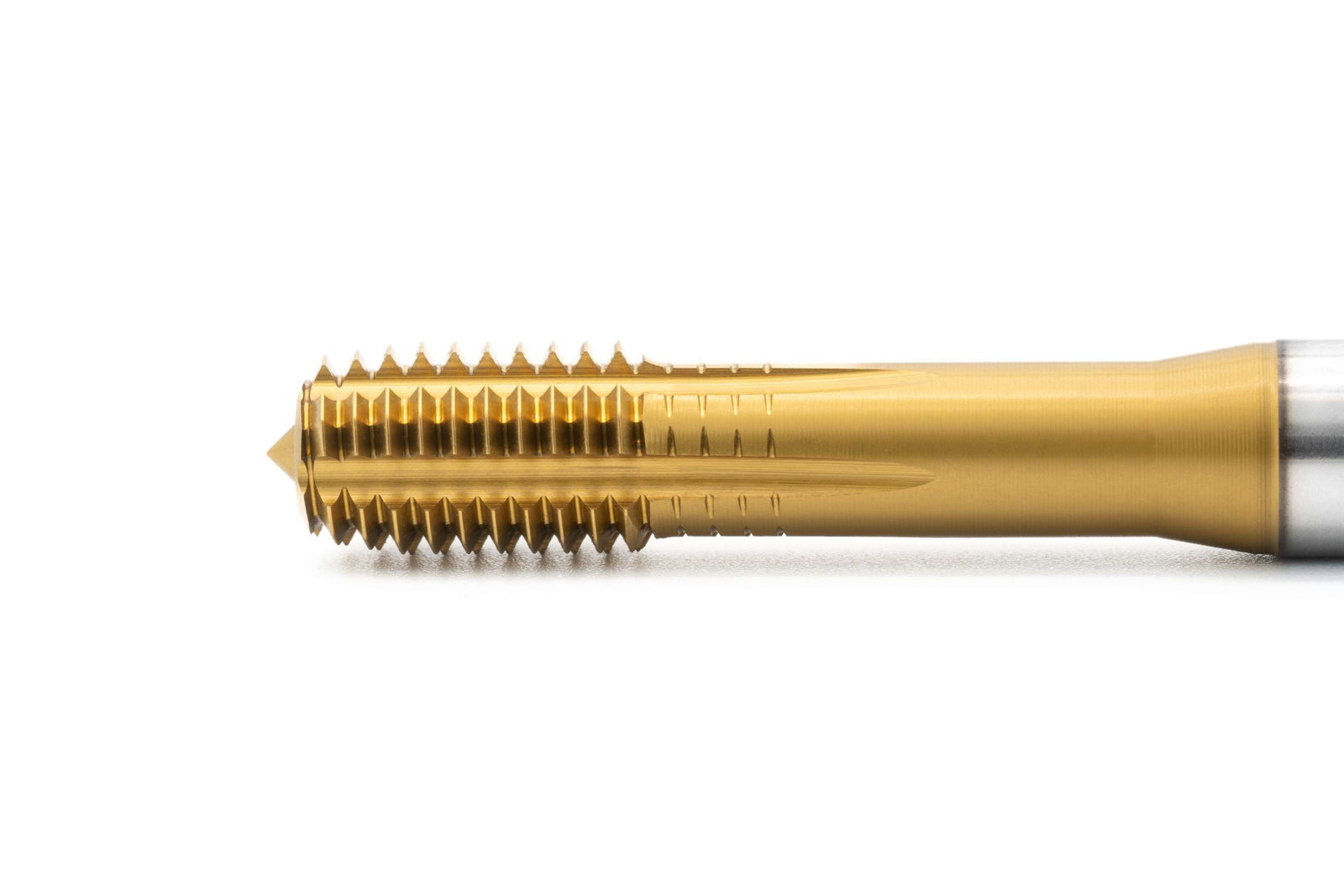

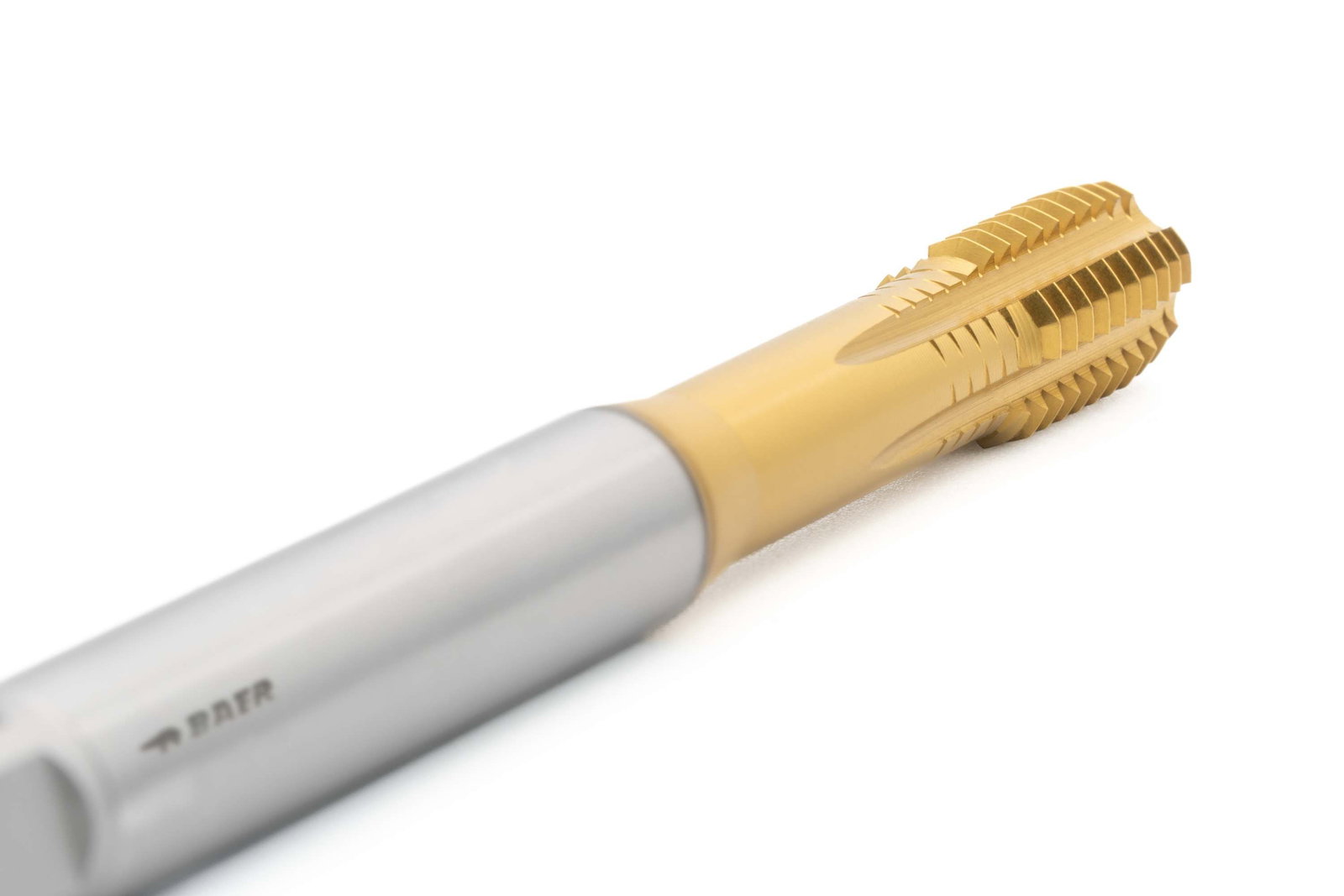

SUPER HSSE-PM-TIN Maszynowy wygniatak do gwintów M 8 x 1,25 – DIN 371 tolerancja 7GX
86,12 €
Ceny z VAT plus koszty wysyłki zzgl. Versandkosten
Kostenloser Versand ab 39€ (innerhalb Deutschlands)
Dostępny, czas dostawy: %name%
Ekspresowa wysyłka dostępna
SUPER HSSE-PM-TIN Maszynowy wygniatak do gwintów M 8 x 1,25 – DIN 371 tolerancja 7GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Wytwarzają one szczególnie wytrzymałe gwinty wewnętrzne w procesie bezwiórowym. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału, zamiast je przecinać jak podczas gwintowania. W efekcie powstaje wyższa wytrzymałość materiału i gładka powierzchnia. Na szczytach formowanego gwintu tworzą się niewielkie kieszenie odkształcenia.
Podczas gwintowania bezwiórowego występują duże siły tarcia, dlatego należy bezwzględnie zadbać o odpowiednie smarowanie. Rowki smarujące zapewniają niezbędne smarowanie na głębokościach do 3,0 D.
Odkształcanie na zimno nie jest możliwe w przypadku wszystkich materiałów. Dobrze nadają się m.in. metale lekkie, czysty tytan, metale kolorowe i stale. Ponieważ wymaganych momentów obrotowych nie można osiągnąć przy ręcznym zastosowaniu, konieczne jest użycie maszyny.
Zalety wygniatków do gwintów
- Brak wiórów
- Do 20 razy wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworów przelotowych i nieprzelotowych
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwe uszkodzenie gwintu podczas obróbki
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
Vergleich
Baumasse
| Kwadrat |
6,2 mm |
|---|---|
| Skok |
1,25 |
| Skok w mm |
1,25 |
| Wymiar |
M 8 x 1,25 |
| Średnica |
8 |
| Średnica nominalna w mm |
8 |
| średnica nominalna w calach |
0,315 |
Eigenschaften
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 371 |
| Tolerancja |
7GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
Technische Informationen – Gewindebohrer
7,45 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
7GX
Einsatzzwecke
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy aluminium odlewnicze i do obróbki plastycznej Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długowiórowe)
- Czysty nikiel i stopy niklu do 1000 N/mm²
Beispielanwendungen
- Übermaßgewinde
- Gewinde formen vor der Wärmebehandlung, die zu Verzug führen
Technische Zeichnung
| D1 |
M 8 x 1,25 |
|---|---|
| D2 |
8,0 mm |
| Kwadrat |
6,2 mm |
| L1 |
90 mm |
| L2 |
18 mm |
| L3 |
33 mm |
| Średnica |
8 |
Anwendung – Beispielmaterialien
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
