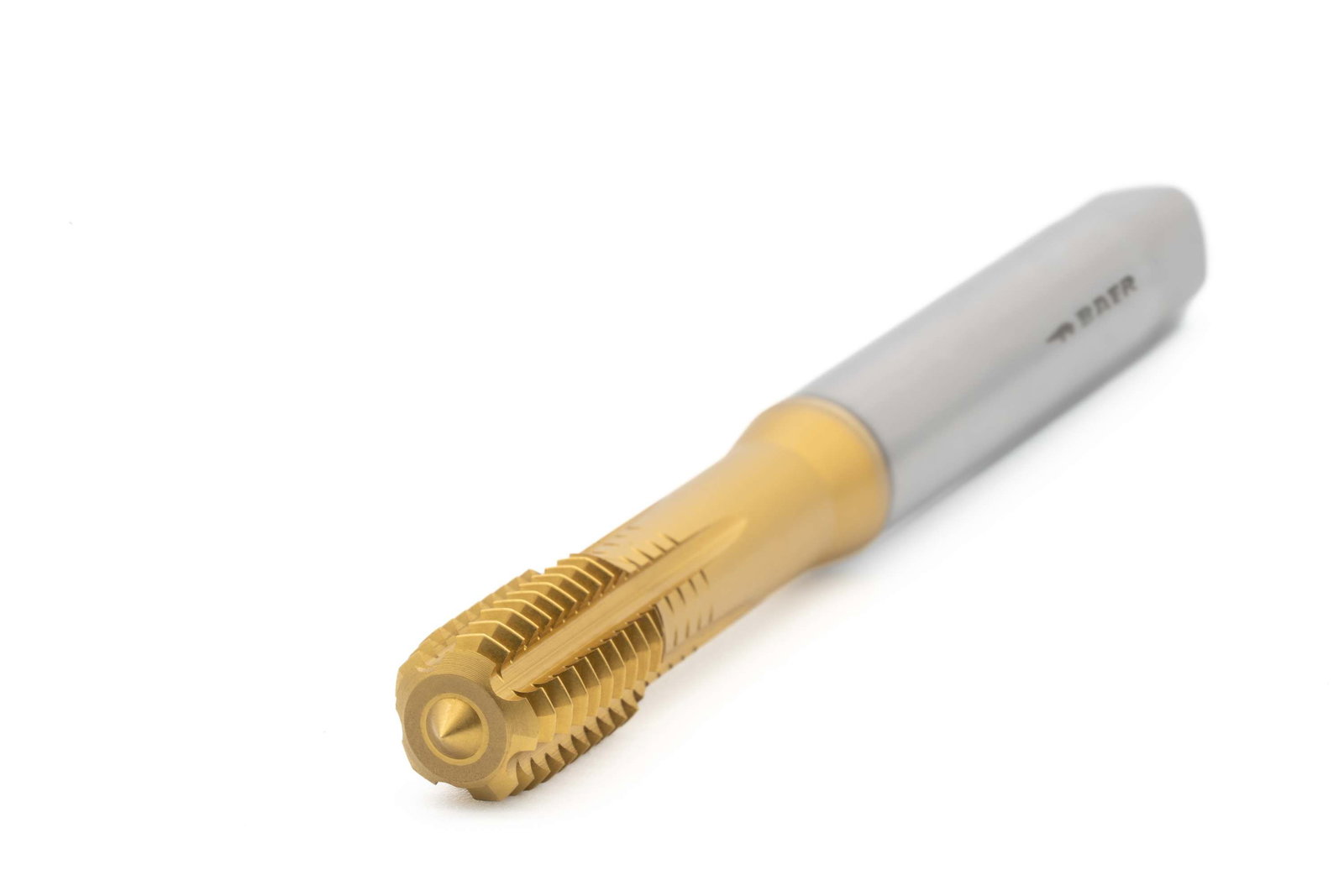

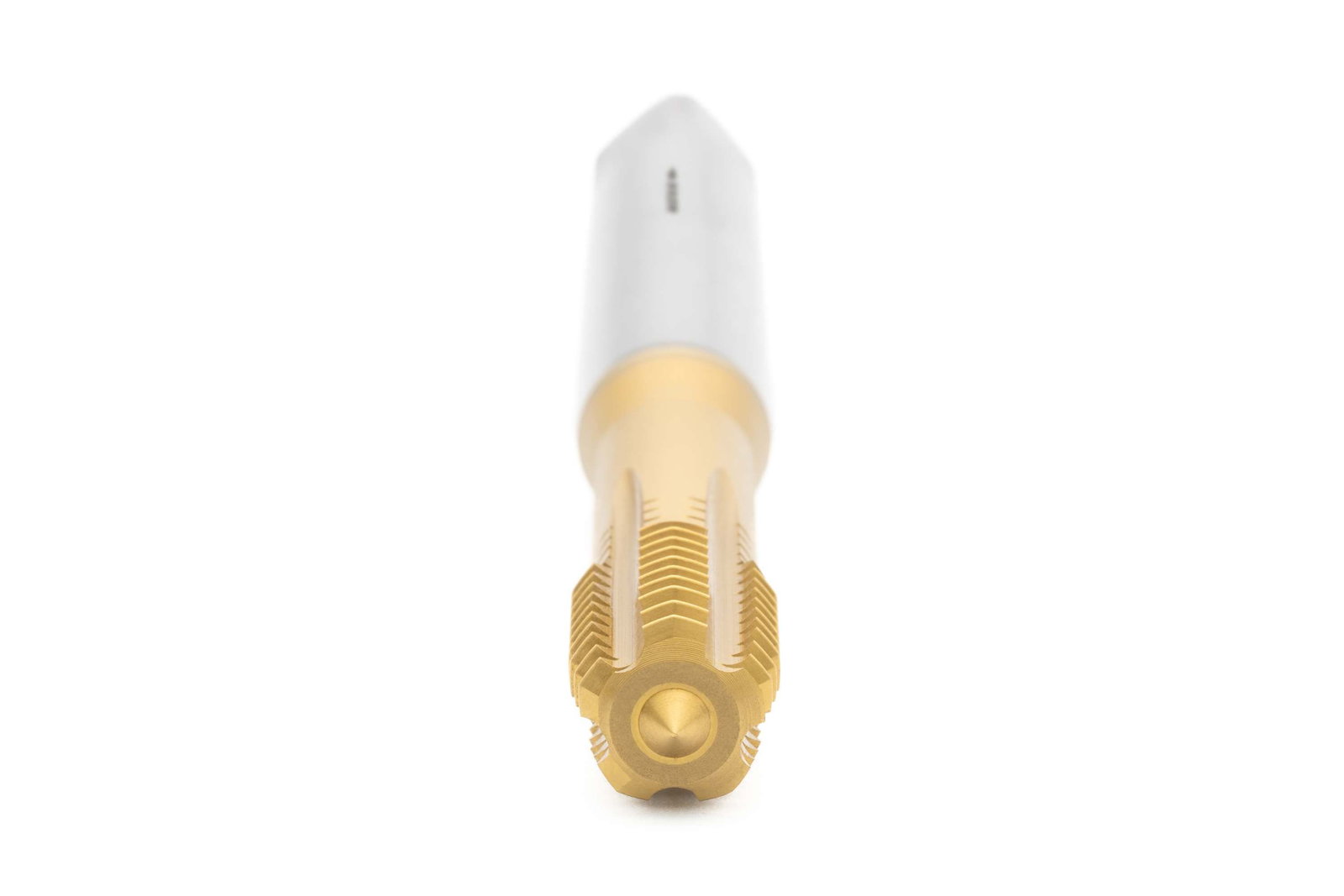

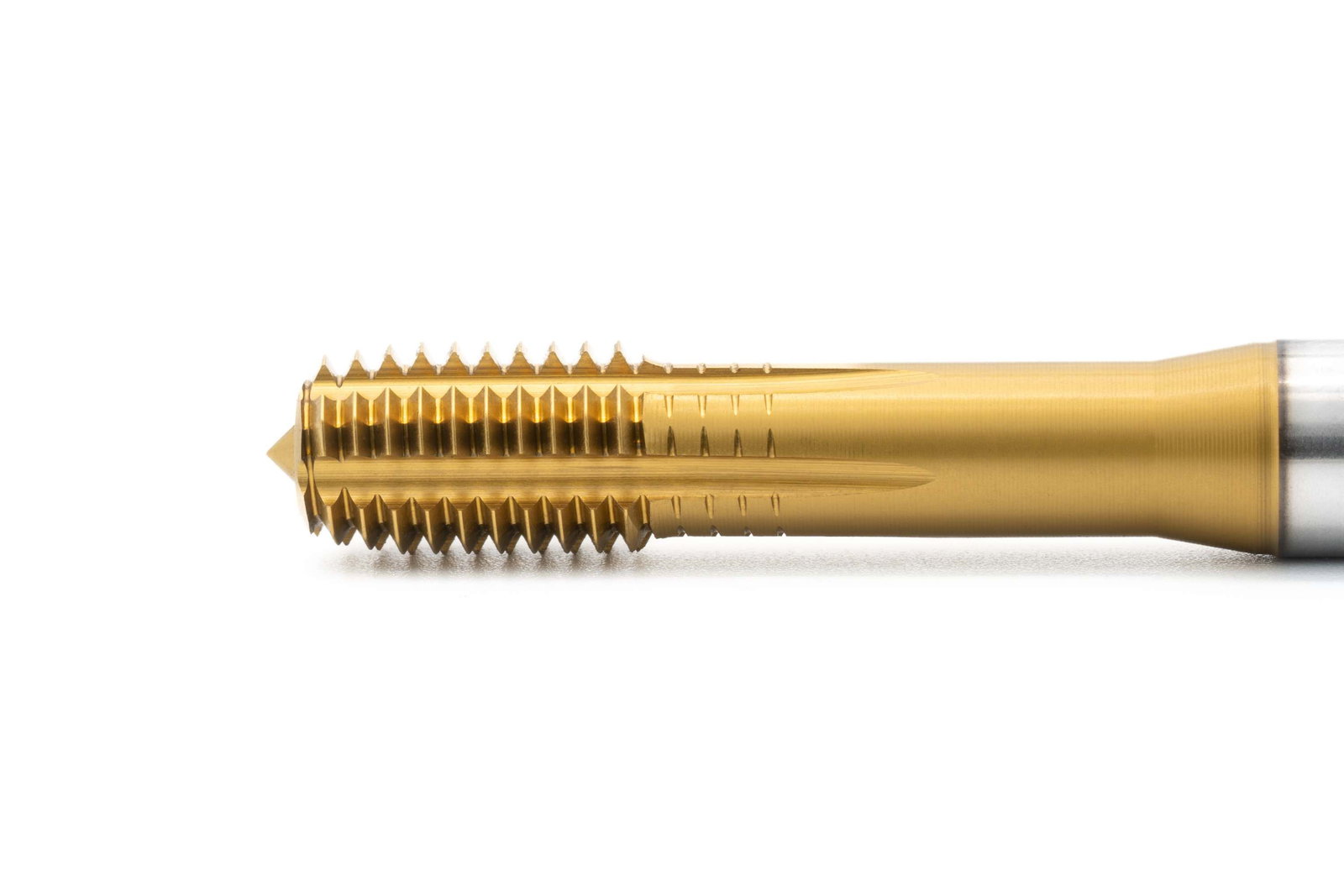

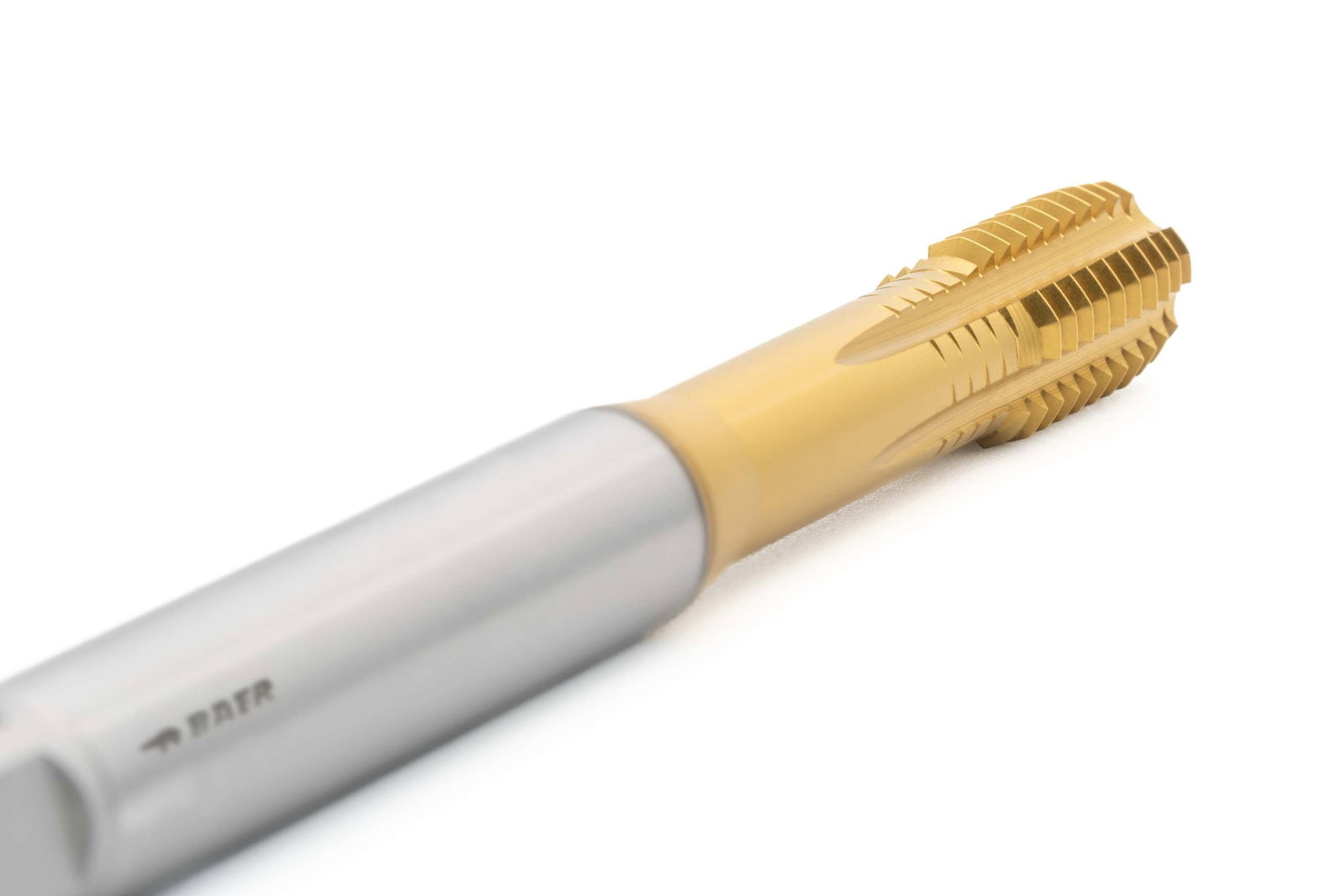

SUPER HSSE-PM-TiN Maszynowy wygniatak do gwintów M 5 x 0,8 – DIN 371 tolerancja 7GX
68,78 €
Ceny z VAT plus koszty wysyłki zzgl. Versandkosten
Kostenloser Versand ab 39€ (innerhalb Deutschlands)
Dostępny, czas dostawy: %name%
Ekspresowa wysyłka dostępna
SUPER HSSE-PM-TiN Maszynowy wygniatak do gwintów M 5 x 0,8 – DIN 371 tolerancja 7GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Wytwarzają szczególnie wytrzymałe gwinty wewnętrzne w procesie bezwiórowym. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału, zamiast je przecinać jak przy gwintowaniu. Dzięki temu powstaje wyższa wytrzymałość materiału i gładka powierzchnia. Na grzbietach powstającego gwintu tworzą się niewielkie kieszenie odkształceniowe.
Podczas gwintowania bezwiórowego występują duże siły tarcia, dlatego należy bezwzględnie zapewnić odpowiednie smarowanie. Rowki smarujące zapewniają niezbędne smarowanie do głębokości 3,0 D.
Kształtowanie na zimno nie jest możliwe przy wszystkich materiałach. Dobrze nadają się m.in. metale lekkie, czysty tytan, metale kolorowe i stale. Ponieważ wymagane momenty obrotowe nie mogą być osiągnięte przy ręcznym zastosowaniu, użycie maszyny jest niezbędne.
Zalety wygniatak do gwintów
- Brak wiórów
- Do 20-krotnie wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworów przelotowych i nieprzelotowych
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwe uszkodzenie gwintu podczas gwintowania
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu osadzenia dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
Vergleich
Baumasse
| Kwadrat |
4,9 mm |
|---|---|
| Skok |
0,8 |
| Skok w mm |
0,8 |
| Wymiar |
M 5 x 0,8 |
| Średnica |
5 |
| Średnica nominalna w mm |
5 |
| średnica nominalna w calach |
0,197 |
Eigenschaften
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 371 |
| Tolerancja |
7GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
Technische Informationen – Gewindebohrer
4,65 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
7GX
Einsatzzwecke
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy aluminium odlewane i kute Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długowiórowe)
- Czysty nikiel i stopy niklu do 1000 N/mm²
Beispielanwendungen
- Übermaßgewinde
- Gewinde formen vor der Wärmebehandlung, die zu Verzug führen
Technische Zeichnung
| D1 |
M 5 x 0,8 |
|---|---|
| D2 |
6,0 mm |
| Kwadrat |
4,9 mm |
| L1 |
70 mm |
| L2 |
14 mm |
| L3 |
24,5 mm |
| Średnica |
5 |
Anwendung – Beispielmaterialien
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
