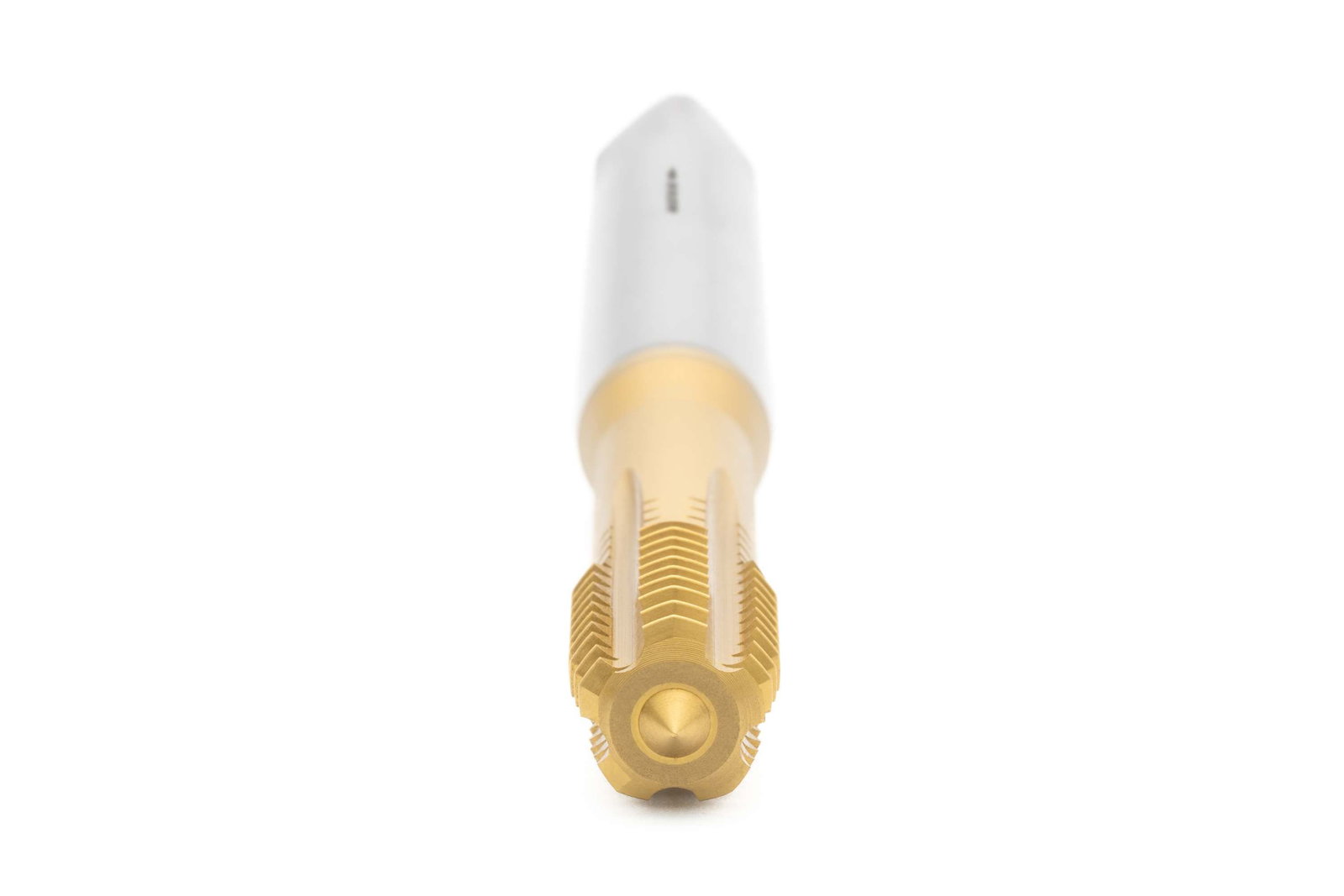

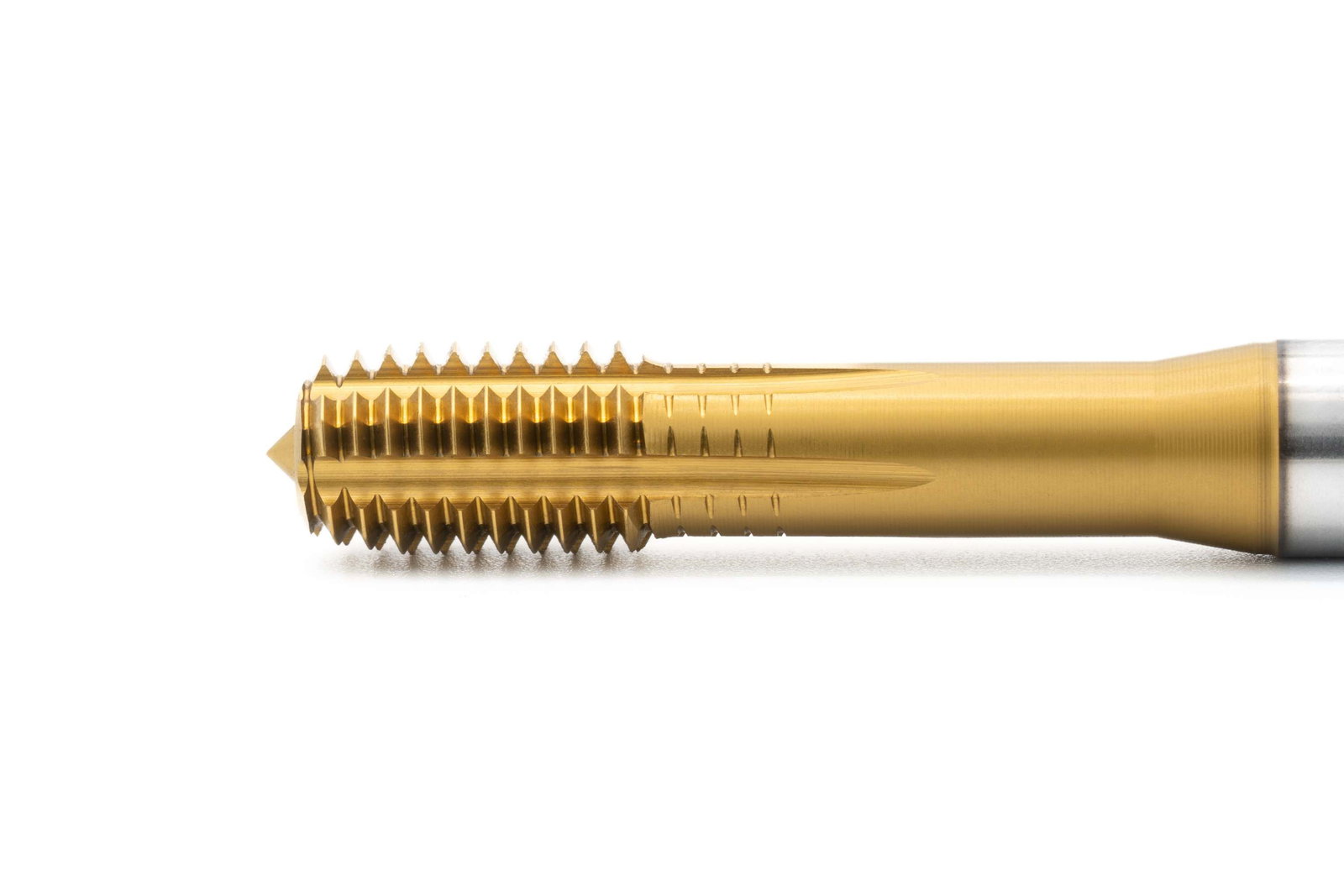

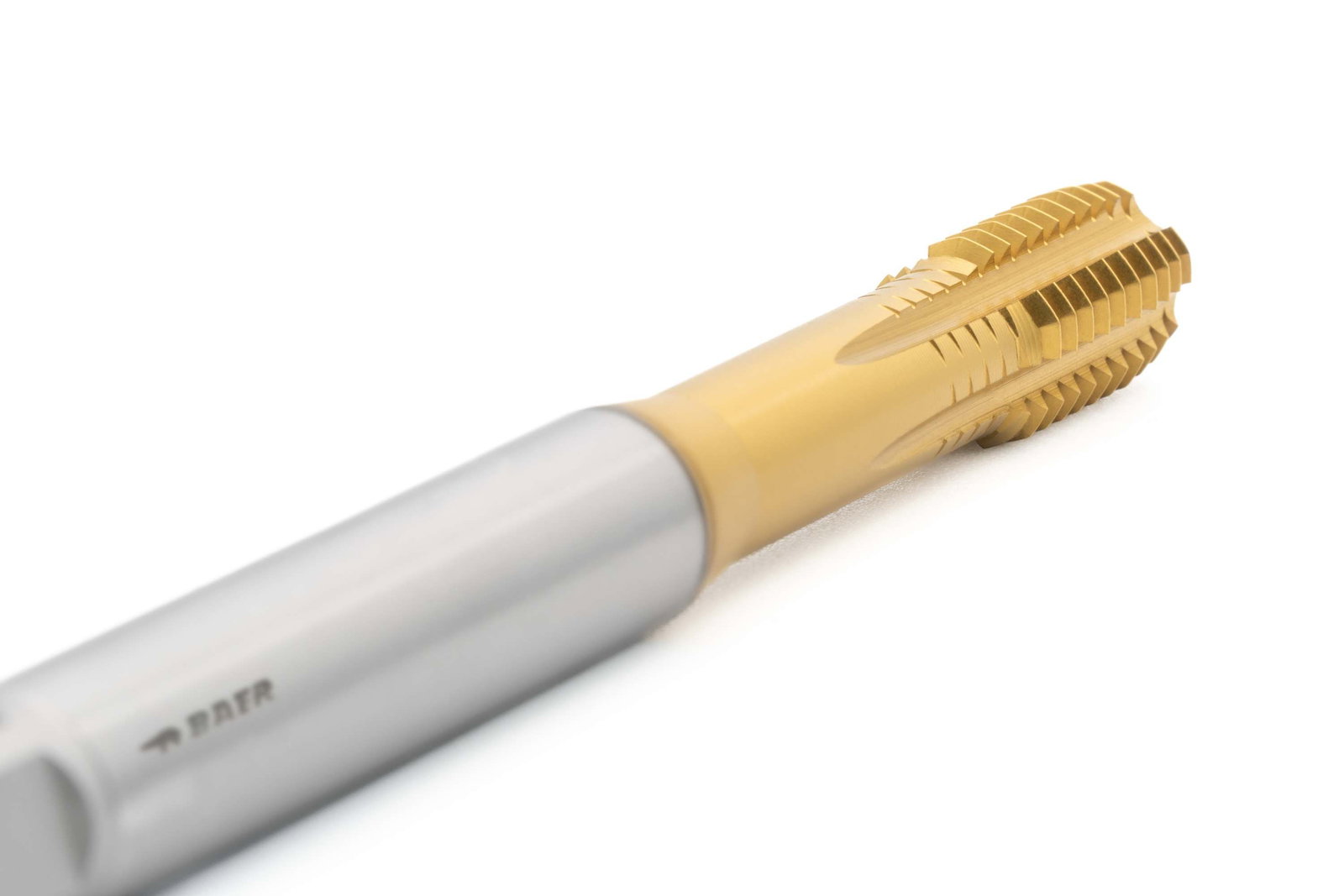

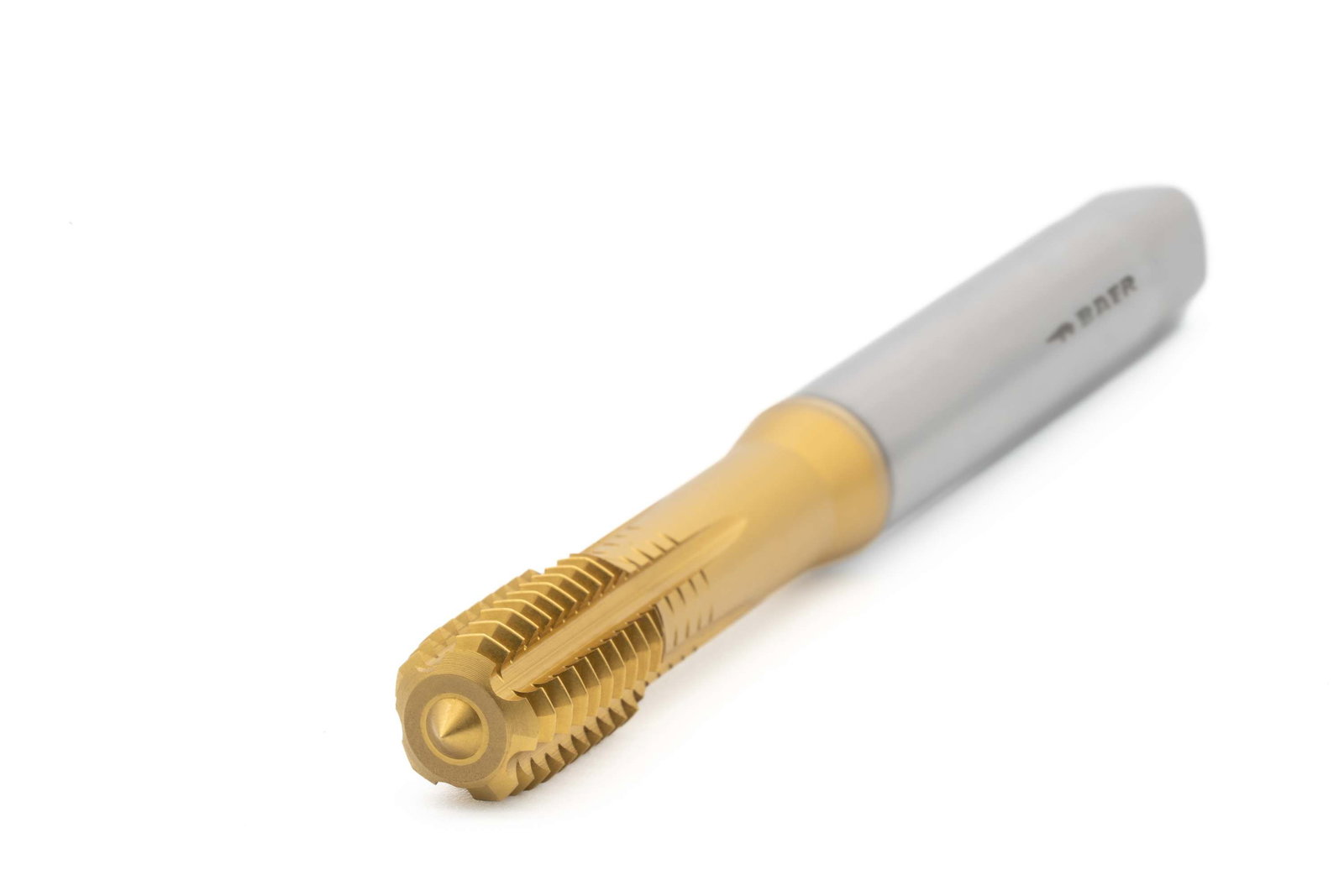

BAER SUPER HSSE-PM-TiN Gwintownik bezwiórowy M 3,5 x 0,6 – DIN 371 tolerancja 6GX
53,94 €
Ceny z VAT plus koszty wysyłki plus koszty wysyłki
Bezpłatna wysyłka od 39 € (na terenie Niemiec)
Dostępny, czas dostawy: %name%
BAER SUPER HSSE-PM-TiN Gwintownik bezwiórowy M 3,5 x 0,6 – DIN 371 tolerancja 6GX
Wygniataki do gwintów znane są również jako gwintowniki bezwiórowe. Formują szczególnie wytrzymałe gwinty wewnętrzne w procesie bezwiórowym. Podczas wygniatania gwintu wielokątny profil narzędzia zgniata włókna materiału, zamiast je przecinać jak przy gwintowaniu. Efektem jest wyższa wytrzymałość materiału i gładka powierzchnia. Na szczytach formowanego gwintu powstają niewielkie kieszenie materiałowe.
Podczas gwintowania bezwiórowego występują duże siły tarcia, dlatego należy bezwzględnie zadbać o odpowiednie smarowanie. Rowki smarujące zapewniają właściwe smarowanie na głębokościach do 3,0 D.
Kształtowanie na zimno nie jest możliwe dla wszystkich materiałów. Dobrze nadają się do tego m.in. metale lekkie, czysty tytan, metale kolorowe i stale. Ponieważ wymagane momenty obrotowe nie mogą być osiągnięte przy ręcznym zastosowaniu, niezbędne jest użycie maszyny.
Zalety wygniatak do gwintów
- Brak wiórów
- Do 20-krotnie wyższa trwałość narzędzia (w porównaniu do gwintowników)
- Jednocześnie do otworów przelotowych i nieprzelotowych
- Możliwość obróbki szerokiej gamy materiałów
- Niemożliwość uszkodzenia gwintu podczas formowania
- Brak błędów skoku ani kąta zarysu gwintu
- Bardzo wysoka zgodność ze sprawdzianem
- Wyższa wytrzymałość gwintu dzięki odkształceniu materiału i nieprzerwanym włóknom
- Wyższa jakość powierzchni
- Znacznie wyższa prędkość skrawania
porównanie
wymiary
| Kwadrat |
3,0 mm |
|---|---|
| Skok |
0,6 |
| Skok w mm |
0,6 |
| Wymiar |
M 3,5 x 0,6 |
| Średnica |
3,5 |
| Średnica nominalna w mm |
3,5 |
| średnica nominalna w calach |
0,138 |
właściwości
| Grupa produktów |
Wygniatak do gwintów |
|---|---|
| Kierunek |
Prawy |
| Materiał |
HSSE-PM TiN |
| Norma gwintu |
M: Gwint metryczny podstawowy ISO według DIN 13 |
| Rodzaj produktu |
Wygniatak do gwintów |
| Standard |
DIN 371 |
| Tolerancja |
ISO3/6GX |
| Wytrzymałość na rozciąganie w temperaturze pokojowej |
do 1200 N/mm² | 37,1 HRC |
informacje techniczne – gwintownik
3,25 mm
Otwór przelotowy i nieprzelotowy do 3 x D
Forma C z rowkami smarowymi
2-3 zwoje
Bezwiórowo
Chłodzenie i smarowanie zewnętrzne
HSSE-PM TiN
do 1200 N/mm² | 37,1 HRC
ISO3/6GX
zastosowania
- Stale do 1200 N/mm²
- Stale nierdzewne do 1000 N/mm²
- Stopy odlewnicze i kształtowe aluminium Si <10% (średnia długość wióra)
- Miedź, stopy miedzi i mosiądz (długi wiór)
- Czysty nikiel i stopy niklu do 1000 N/mm²
przykładowe zastosowania
- Übermaßgewinde
- Für sehr dünne Schutzschichten nach dem Gewindeformen
rysunek techniczny
| D1 |
M 3,5 x 0,6 |
|---|---|
| D2 |
4,0 mm |
| Kwadrat |
3,0 mm |
| L1 |
56 mm |
| L2 |
11 mm |
| L3 |
20 mm |
| Średnica |
3,5 |
zastosowanie – przykładowe materiały
| stale konstrukcyjne, stale do nawęglania | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| stale stopowe, stale do ulepszania cieplnego | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| stale nierdzewne (ferrytyczne, austenityczne, martenzytyczne) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Czyste aluminium, stopy odlewnicze i kute aluminium Si < 10% (średnia długość wióra) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| stopy miedzi, mosiądz (długie wióry) | Prędkość cięcia Vc w m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Prędkość skrawania vc [m/min] = (średnica zewnętrzna * π * prędkość obrotowa) / 1000
Prędkość obrotowa n [1/min] = (prędkość skrawania w m/min * 1000) / (średnica zewnętrzna * π)
Programowanie posuwu [mm/min] = prędkość obrotowa * skok
Należy pamiętać, że podane powyżej prędkości skrawania należy traktować jako wartości orientacyjne i dostosowywać w zależności od smarowania oraz warunków pracy.
dodatkowe informacje
- M - Metryczny gwint ISO DIN 13
- Nazwy, geometrie i definicje gwintownika
- Tolerancje gwintu wewnętrznego
- Gwint wewnętrzny i wymiary otworu rdzeniowego
- Formy nakroju
- Porównanie cali i milimetrów
- Obróbka powierzchniowa narzynki do gwintów
- Prędkości skrawania i smarowanie/chłodzenie
- Przydatne informacje o gwintowaniu
- Tabela materiałów
