BAER HSSG Rubinetto a mano conico (No. 1) MF 82 x 2,0
649,43 €
Prezzi incl. IVA più costi di spedizione più costi di spedizione
Spedizione gratuita da 39 € (in Germania)
Bitte beachten Sie, dass wir uns in der Zeit vom 18.12.2025 bis 18.12.2025 im Betriebsurlaub befinden. Bestellungen können daher erst wieder nach dem 18.12.2025 bearbeitet werden. Wir danken für Ihr Verständnis.

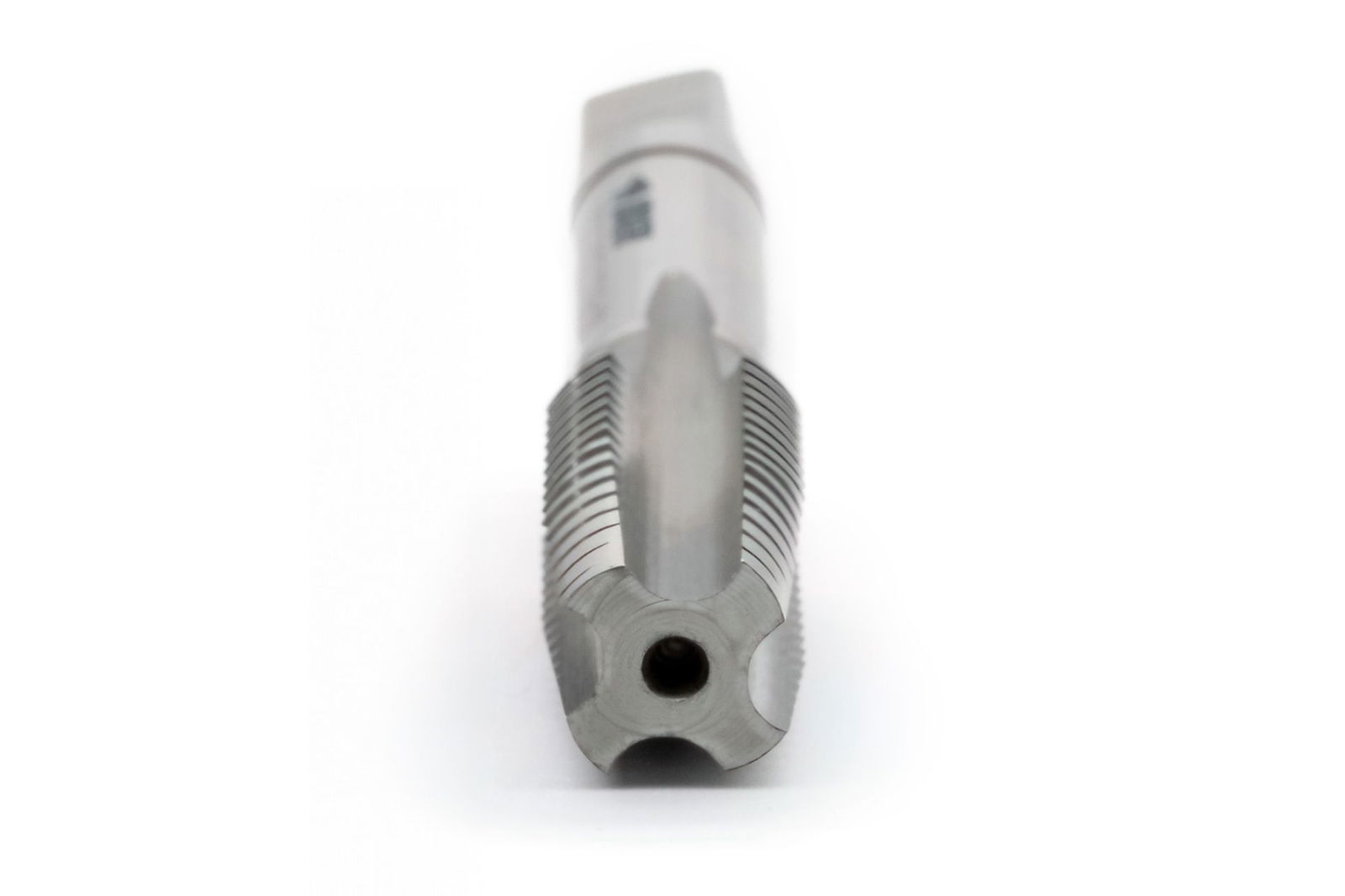

BAER HSSG Rubinetto a mano conico (No. 1) MF 82 x 2,0
Il rubinetto conico manuale (n. 1) ti permette di pretagliare un filetto. Il vantaggio di pretagliare un filetto è che le forze di taglio sul successivo rubinetto di finitura (n. 3) sono ridotte. Il rubinetto conico (n. 1) è contrassegnato da un anello e rimuove circa il 65% del profilo del filetto. Poiché non viene tagliato il profilo completo del filetto, il filetto non è ancora utilizzabile. Solo quando il rubinetto di finitura (n. 3) completa il filetto nell'ultimo processo, questo è completamente utilizzabile. Dividendo il lavoro tra due o tre rubinetti, è più facile tagliare a mano un filetto dritto e pulito.
Rispetto al rubinetto a macchina, il rubinetto a mano ha un gambo corto. Questo permette di tagliare a mano la filettatura interna senza incepparsi e può essere utilizzato con chiavi per rubinetti, cricchetti per utensili o altri strumenti di presa con attacco quadro.
La filettatura può essere tagliata in un foro centrale preforato.
Dimensioni
| Diametro |
82 |
|---|---|
| Diametro nominale in mm |
82 |
| Diametro nominale in pollici |
3,228 |
| Dimensione |
MF 82 x 2,0 |
| Inclinazione |
2 |
| Inclinazione in mm |
2 |
| Quadrato |
39 mm |
Caratteristiche
| Direzione |
A destra |
|---|---|
| Filettatura standard |
MF: Filettatura metrica fine ISO secondo DIN 13 |
| Gruppo di prodotti |
Maschietto |
| Materiale |
HSSG lucido |
| Resistenza alla trazione a temperatura ambiente |
fino a 900 N/mm² | 27,1 HRC |
| Standard |
DIN 2181 |
| Tipo di prodotto |
Set di maschi a mano |
| Tolleranza |
ISO2/6H |
Informazioni tecniche - Maschi a vite
80 mm
Foro passante e foro cieco fino a 2 x D
Forma A scanalata diritta
6-8 corsi
Non avviene quasi mai. I trucioli rimangono nelle scanalature.
Raffreddamento e lubrificazione esterni
HSSG lucido
fino a 900 N/mm² | 27,1 HRC
ISO2/6H
Applicazioni
- Materiali con buona lavorabilità fino a 900 N/mm²
- Acciai non legati e basso legati
Disegno tecnico
| D1 |
MF 82 x 2,0 |
|---|---|
| D2 |
50 mm |
| Diametro |
82 |
| L1 |
160 mm |
| L2 |
40 mm |
| Quadrato |
39 mm |
Applicazione - Campioni di materiali per i maschi
| Acciai da costruzione non legati | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Acciai legati per costruzioni | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Acciai a taglio libero | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Acciai da cementazione | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Acciai temprati e rinvenuti non legati | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acciaio fuso | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Ghisa malleabile | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Rame puro a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Taglio corto dell'ottone | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Ottone a taglio lungo | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alluminio fuso Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Ghisa a grafite lamellare | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Lega di rame-stagno (bronzo) a taglio corto | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Rame puro, rame a bassa lega | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Ulteriori informazioni
- MF - Filettatura fine metrica ISO DIN 13
- Denominazioni, geometrie e definizioni sui rubinetti
- Tolleranze della filettatura interna
- Filettatura interna e foro centrale dimensioni
- Forme di smusso per rubinetti
- Confronto pollici-mm
- Trattamenti superficiali sugli utensili di maschiatura
- Informazioni sulla spillatura
- Tabella dei materiali
